12、Spark内核原理
约 16124 字大约 54 分钟
2025-09-04
Spark内核概述
Spark 内核泛指 Spark 的核心运行机制,包括 Spark 核心组件的运行机制、Spark 任务调度机制、Spark 内存管理机制、Spark 核心功能的运行原理等,熟练掌握 Spark 内核原理,能够帮助我们更好地完成 Spark 代码设计,并能够帮助我们准确锁定项目运行过程中出现的问题的症结所在。
Spark核心组件
Driver
Spark 驱动器节点,用于执行 Spark 任务中的 main 方法,负责实际代码的执行工作,根据部署方式的不同,Driver运行的位置也不同,有两种方式,第一种是本地客户端,第二种是集群中,运行在集群中可以受到资源管理器的监控,可以失败重试。
Driver 在 Spark 作业执行时主要负责:
将用户程序转化为作业(Job);这个由行动算子决定。
在 Executor 之间调度任务(Task);
跟踪Executor 的执行情况;
通过UI 展示查询运行情况;
Executor
Spark Executor 对象是负责在 Spark 作业中运行具体任务,任务彼此之间相互独立。Spark 应用启动时,ExecutorBackend 节点被同时启动,ExecutorBackend是用来管理Executor进程的,也就是说资源管理器通过ExecutorBackend来管理Executor进程,并且始终伴随着整个 Spark 应用的生命周期而存在。如果有 ExecutorBackend 节点发生了故障或崩溃,Spark 应用也可以继续执行, 会将出错节点上的任务调度到其他Executor 节点上继续运行。一个Spark应用程序就是application,Driver创建好SparkContext后,就代表创建了一个Spark application,可以简单理解为一个SparkContext就代表一个spark Application。
Executor 有两个核心功能:
负责运行组成 Spark 应用的任务,并将结果返回给驱动器(Driver);

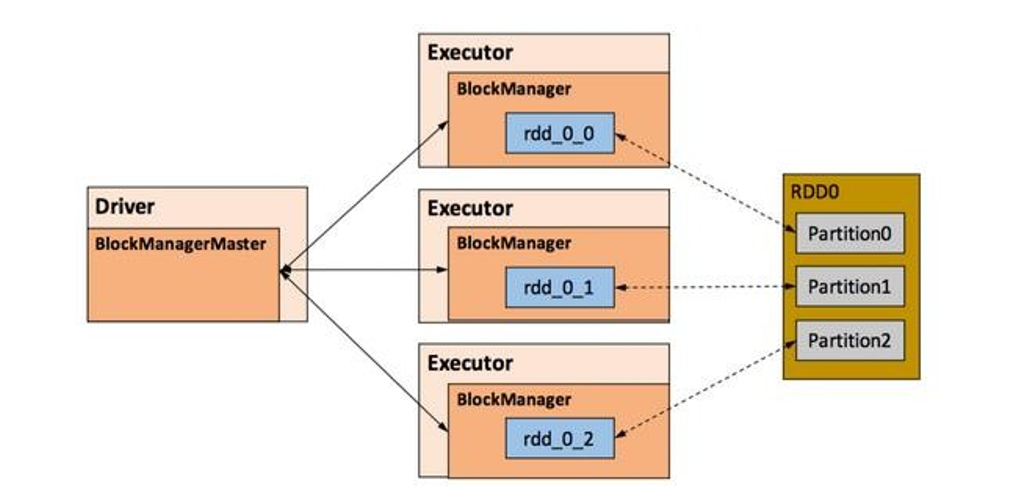

它们通过自身的块管理器(Block Manager)为用户程序中要求缓存的 RDD 提供内存式存储。RDD 是直接缓存在 Executor 进程内的,因此任务可以在运行时充分利用缓存数据加速运算。
行动算子是运行在Driver端的。
转换算子是运行在Executor端的。
Spark通用运行流程概述

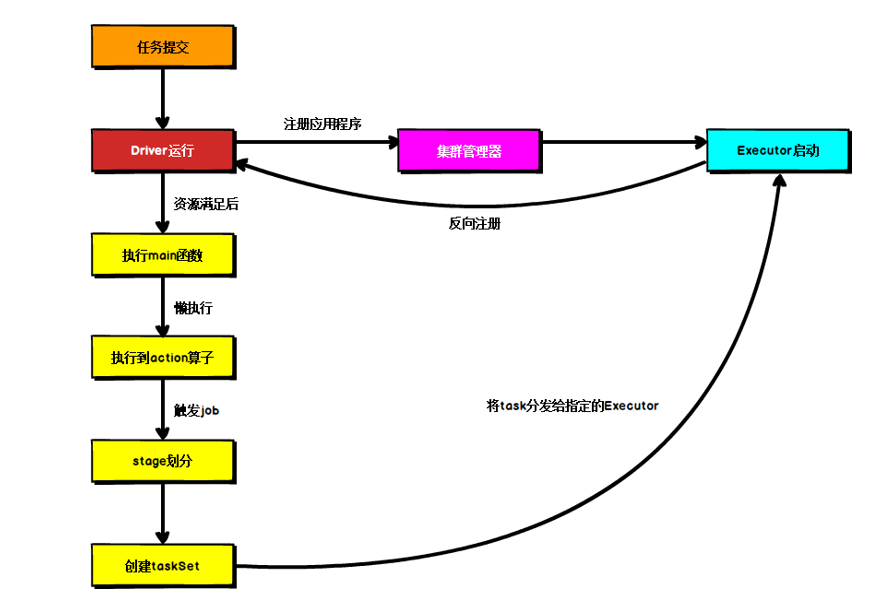

上图为 Spark 通用运行流程图,体现了基本的 Spark 应用程序在部署中的基本提交流程。这个流程是按照如下的核心步骤进行工作的:
任务提交后,都会先启动 Driver 程序,Driver创建SparkContext就代表一个Spark Application创建好了;
随后Driver 向集群管理器注册应用程序,注册其实就是告诉RM自己需要资源的情况以及数据资源的位置。
之后集群管理器根据此任务的配置文件分配Executor 并启动,Executor启动之后,还会去Driver进程处进行注册;
Driver 开始执行 main 函数,Spark 查询为懒执行,当执行到 Action 算子时开始反向推算,根据宽依赖进行 Stage 的划分,随后每一个 Stage 对应一个Taskset,Taskset 中有多个 Task,查找可用资源Executor 进行调度;
根据本地化原则,Task 会被分发到指定的 Executor 去执行,在任务执行的过程中,
Executor 也会不断与Driver 进行通信,报告任务运行情况。

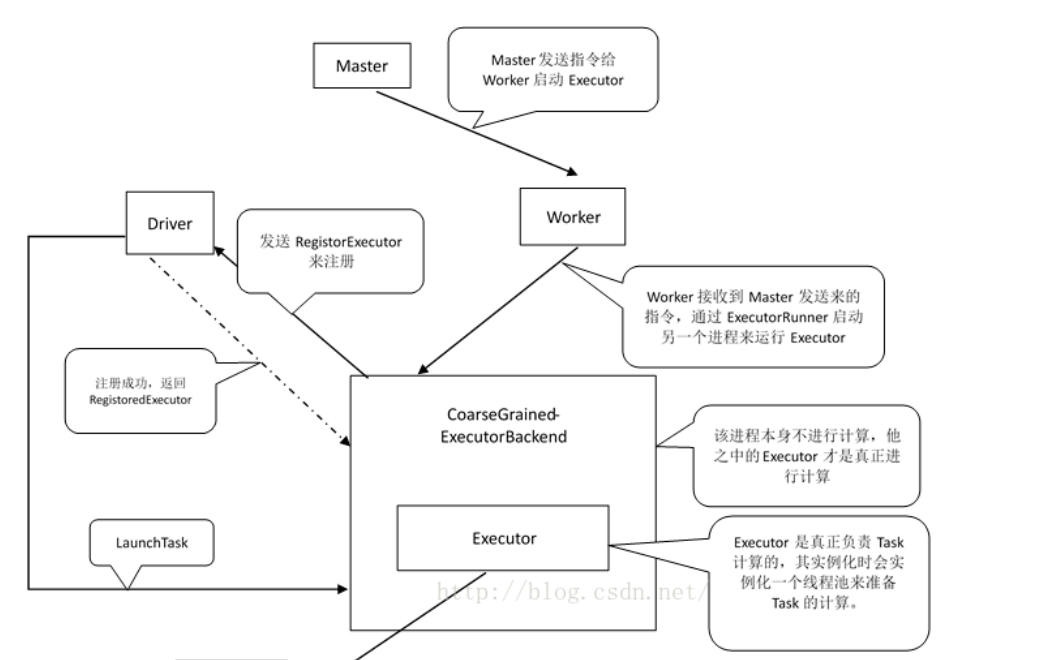

具体执行细节


Spark部署模式

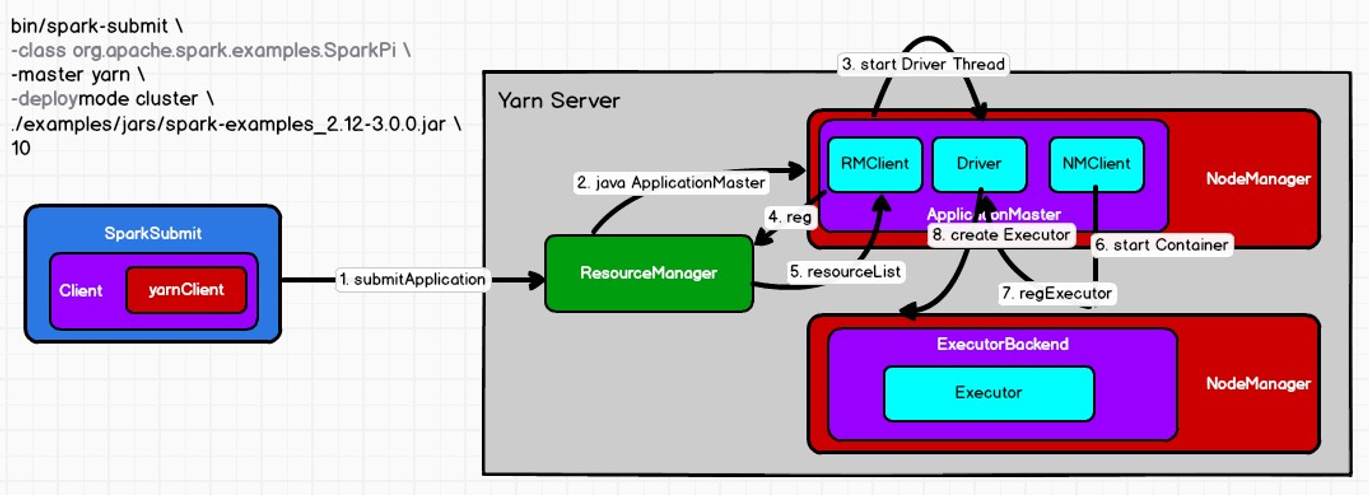

YARN Cluster 模式
图示

执行脚本提交任务,实际是启动一个 SparkSubmit 的 JVM 进程;
SparkSubmit 类中的 main 方法反射调用 YarnClusterApplication 的 main 方法;
YarnClusterApplication 创建 Yarn 客户端,然后向 Yarn 服务器发送执行指令:bin/java ApplicationMaster;
Yarn 框架收到指令后会在指定的 NM 中启动ApplicationMaster;
ApplicationMaster 启动 Driver 线程,执行用户的作业;
AM 向 RM 注册,申请资源;
获取资源后 AM 向NM 发送指令:bin/java YarnCoarseGrainedExecutorBackend;
CoarseGrainedExecutorBackend 进程会接收消息,跟 Driver 通信,注册已经启动的Executor;然后启动计算对象 Executor 等待接收任务
9.Driver 线程继续执行完成作业的调度和任务的执行。
- Driver 分配任务并监控任务的执行。
注意:
SparkSubmit、ApplicationMaster 和CoarseGrainedExecutorBackend 是独立的进程;
Driver是独立的线程;
Executor 和 YarnClusterApplication 是对象。

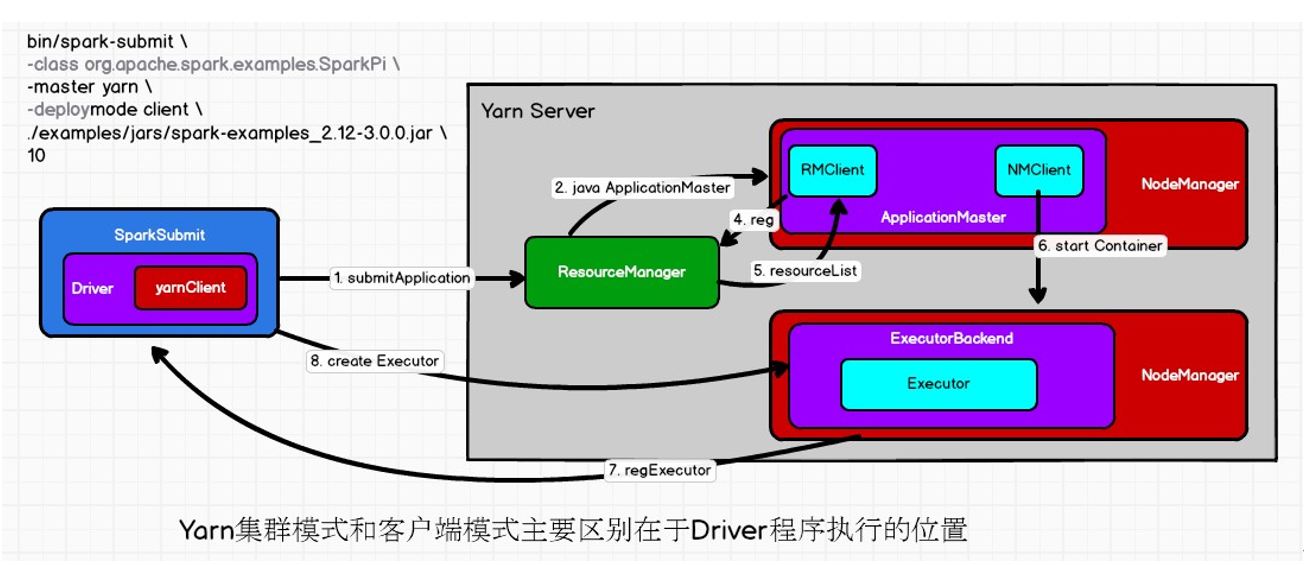

YARN Client模式
图示

执行脚本提交任务,实际是启动一个 SparkSubmit 的 JVM 进程;
SparkSubmit 类中的 main 方法反射调用用户代码的main 方法;
启动Driver 线程,执行用户的作业,并创建 ScheduleBackend;
YarnClientSchedulerBackend 向RM 发送指令:bin/java ExecutorLauncher;

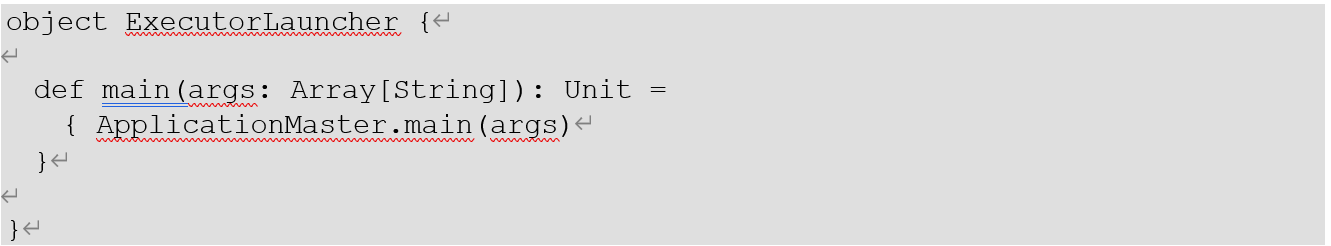

Yarn 框架收到指令后会在指定的 NM 中启动 ExecutorLauncher(实际上还是调用ApplicationMaster 的 main 方法)

AM 向 RM 注册,申请资源;
获取资源后 AM 向NM 发送指令:bin/java CoarseGrainedExecutorBackend;
CoarseGrainedExecutorBackend 进程会接收消息,跟 Driver 通信,注册已经启动的Executor;然后启动计算对象 Executor 等待接收任务
Driver 分配任务并监控任务的执行。
注意:
SparkSubmit、ApplicationMaster 和 YarnCoarseGrainedExecutorBackend 是独立的进程;
Executor 和Driver 是对象
Standalone 模式运行机制
Standalone 集群有 2 个重要组成部分,分别是:
Master(RM):是一个进程,主要负责资源的调度和分配,并进行集群的监控等职责;作用类似于Yarn中的RM。
Worker(NM):是一个进程,一个 Worker 运行在集群中的一台服务器上,主要负责两个职责,一个是用自己的内存存储 RDD 的某个或某些 partition;另一个是启动其他进程和线程(Executor),对 RDD 上的 partition 进行并行的处理和计算。类似于Yarn中的NN。
Standalone Cluster 模式
图示

在 Standalone Cluster 模式下,任务提交后,Master 会找到一个 Worker 启动 Driver。
Driver 启动后向 Master 注册应用程序,Master 根据 submit 脚本的资源需求找到内部资源至少可以启动一个Executor 的所有 Worker,然后在这些 Worker 之间分配 Executor,Worker 上的 Executor 启动后会向Driver 反向注册,所有的 Executor 注册完成后,Driver 开始执行 main函数,之后执行到Action 算子时,开始划分Stage,每个 Stage 生成对应的 taskSet,之后将Task 分发到各个 Executor 上执行。

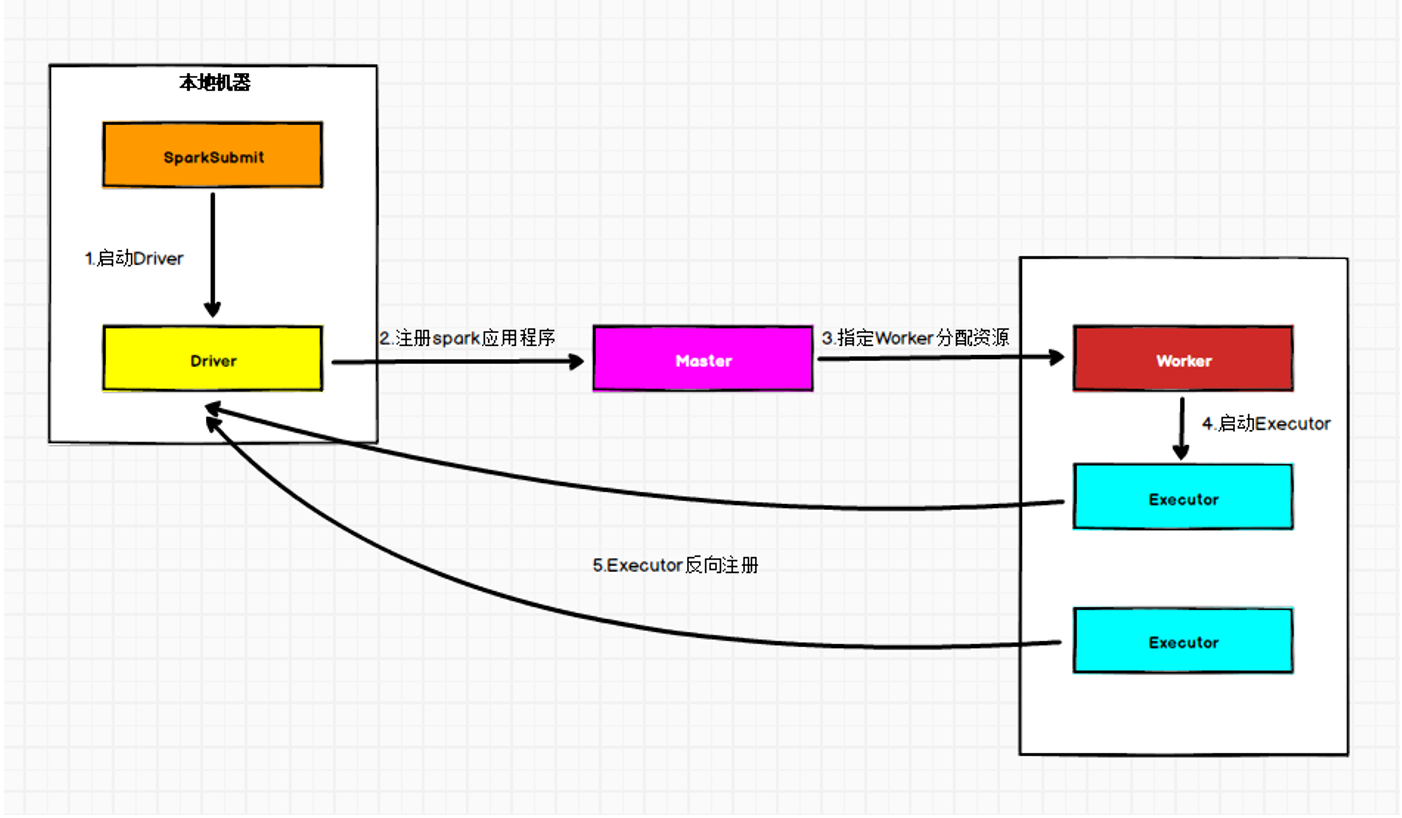

Standalone Client 模式
图示

在 Standalone Client 模式下,Driver 在任务提交的本地机器上运行。Driver启动后向Master 注册应用程序,Master 根据 submit 脚本的资源需求找到内部资源至少可以启动一个 Executor 的所有 Worker,然后在这些 Worker 之间分配 Executor,Worker 上的 Executor 启动后会向 Driver 反向注册,所有的 Executor 注册完成后,Driver 开始执行 main 函数,之后执行到 Action 算子时,开始划分 Stage,每个 Stage 生成对应的 TaskSet,之后将 Task 分发到各个Executor 上执行。
那么这两种部署模式有什么特点呢?
cluster模式是把Driver运行在集群中,这样由集群来管理作业的运行,如果作业运行失败的话,可以进行重试机制,并且Driver运行在集群中可以减小客户端的压力,解耦作用,有利于集群中Executor和Driver进行通信,减小网络资源的消耗。
Driver运行在客户端,在提交任务之后可以返回一些作业的信息,缺点是如果很多用户都在客户端提交作业,那么客户端的压力会很大,消耗网络资源。
Spark通讯架构
Spark通信架构概述
Spark 中通信框架的发展:
- Spark 早期版本中采用Akka作为内部通信部件
- Spark1.3 中引入Netty 通信框架,为了解决 Shuffle 的大数据传输问题使用
- Spark1.6 中Akka 和Netty 可以配置使用。Netty 完全实现了 Akka 在 Spark 中的功能。
- Spark2 系列中,Spark 抛弃 Akka,使用 Netty。

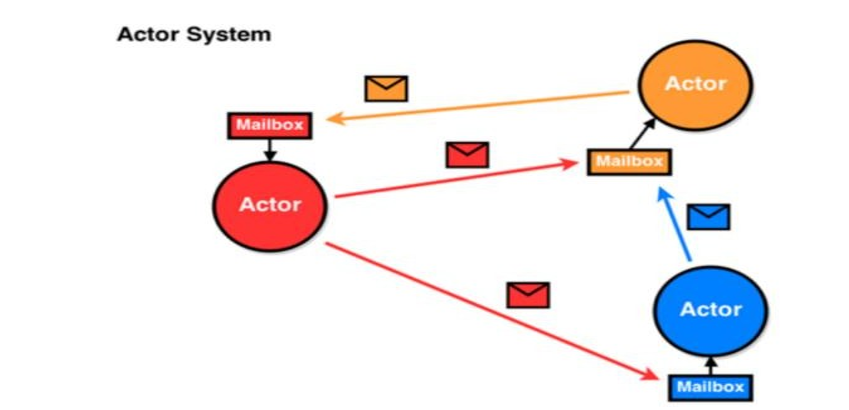

Spark2.x 版本使用 Netty 通讯框架作为内部通讯组件。Spark 基于 Netty 新的 RPC 框架借鉴了 Akka 的中的设计,它是基于Actor 模型,如下图所示:

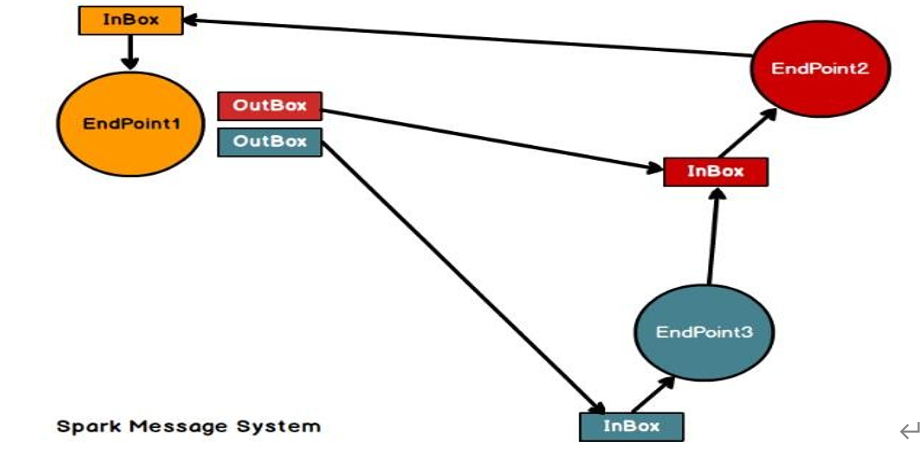

Spark 通讯框架中各个组件(Client/Master/Worker)可以认为是一个个独立的实体,各个实体之间通过消息来进行通信。具体各个组件之间的关系图如下:

Endpoint(Client/Master/Worker)有1个InBox和N个OutBox(N>=1,N 取决于当前 Endpoint与多少其他的Endpoint进行通信,一个与其通讯的其他Endpoint对应一个OutBox),Endpoint接收到的消息被写入InBox,发送出去的消息写入OutBox 并被发送到其他Endpoint 的InBox中。
Spark 通信终端
Driver
class DriverEndpoint extends IsolatedRpcEndpointExecutor
class CoarseGrainedExecutorBackend extends IsolatedRpcEndpointSpark 通讯架构解析

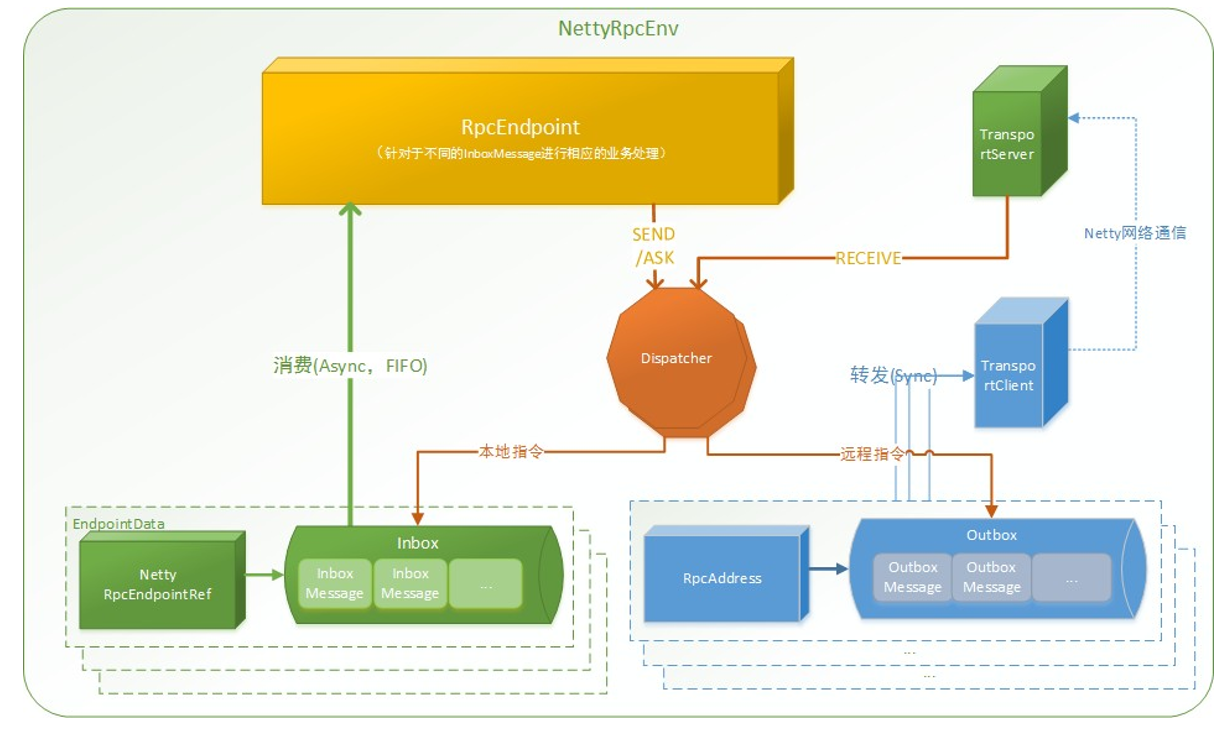

Spark 通信架构如下图所示:

RpcEndpoint:RPC 通信终端。Spark 针对每个节点(Client/Master/Worker)都称之为一个 RPC 终端,且都实现 RpcEndpoint 接口,内部根据不同端点的需求,设计不同的消息和不同的业务处理,如果需要发送(询问)则调用 Dispatcher。在 Spark 中,所有的终端都存在生命周期:
Constructor
onStart
receive
onStop
RpcEnv:RPC 上下文环境,每个 RPC 终端运行时依赖的上下文环境称为 RpcEnv;在把当前 Spark 版本中使用的 NettyRpcEnv。
Dispatcher:消息调度(分发)器,针对于 RPC 终端需要发送远程消息或者从远程 RPC 接收到的消息,分发至对应的指令收件箱(发件箱)。如果指令接收方是自己则存入收件箱,如果指令接收方不是自己,则放入发件箱;
Inbox:指令消息收件箱。一个本地RpcEndpoint 对应一个收件箱,Dispatcher 在每次向Inbox 存入消息时,都将对应 EndpointData 加入内部ReceiverQueue 中,另外 Dispatcher 创建时会启动一个单独线程进行轮询 ReceiverQueue,进行收件箱消息消费;
RpcEndpointRef:RpcEndpointRef 是对远程 RpcEndpoint 的一个引用。当我们需要向一个具体的RpcEndpoint 发送消息时,一般我们需要获取到该RpcEndpoint 的引用,然后通过该应用发送消息。
OutBox:指令消息发件箱。对于当前 RpcEndpoint 来说,一个目标 RpcEndpoint 对应一个发件箱,如果向多个目标RpcEndpoint 发送信息,则有多个OutBox。当消息放入Outbox 后,紧接着通过 TransportClient 将消息发送出去。消息放入发件箱以及发送过程是在同一个线程中进行;
RpcAddress:表示远程的RpcEndpointRef 的地址,Host + Port。
TransportClient:Netty 通信客户端,一个 OutBox 对应一个TransportClient,TransportClient不断轮询OutBox,根据 OutBox 消息的 receiver 信息,请求对应的远程 TransportServer;
TransportServer:Netty 通信服务端,一个 RpcEndpoint 对应一个 TransportServer,接受远程消息后调用 Dispatcher 分发消息至对应收发件箱;
Spark 任务调度机制
在生产环境下,Spark 集群的部署方式一般为 YARN-Cluster 模式,之后的内核分析内容中我们默认集群的部署方式为 YARN-Cluster 模式。
在上一章中我们讲解了 Spark YARN-Cluster 模式下的任务提交流程,但是我们并没有具体说明 Driver 的工作流程, Driver 线程主要是初始化 SparkContext 对象, 准备运行所需的上下文, 然后一方面保持与ApplicationMaster 的 RPC 连接,通过ApplicationMaster 申请资源,另一方面根据用户业务逻辑开始调度任务,将任务下发到已有的空闲 Executor 上,调度任务是由Driver负责进行的。
当 ResourceManager 向ApplicationMaster 返回Container 资源时,ApplicationMaster 就尝试在对应的Container 上启动 Executor 进程,Executor 进程起来后,会向Driver 反向注册, 注册成功后保持与 Driver 的心跳,同时等待 Driver 分发任务,当分发的任务执行完毕后, 将任务状态上报给Driver。
Spark 任务调度概述
当 Driver 起来后,Driver 则会根据用户程序逻辑准备任务,并根据 Executor 资源情况逐步分发任务。在详细阐述任务调度前,首先说明下 Spark 里的几个概念。一个 Spark 应用程序包括 Job、Stage 以及 Task 三个概念:
Job 是以 Action 方法为界,遇到一个 Action 方法则触发一个 Job;
Stage 是 Job 的子集,以RDD 宽依赖(即 Shuffle)为界,遇到 Shuffle 做一次划分;
Task 是 Stage 的子集,以并行度(分区数)来衡量,分区数是多少,则有多少个 task。

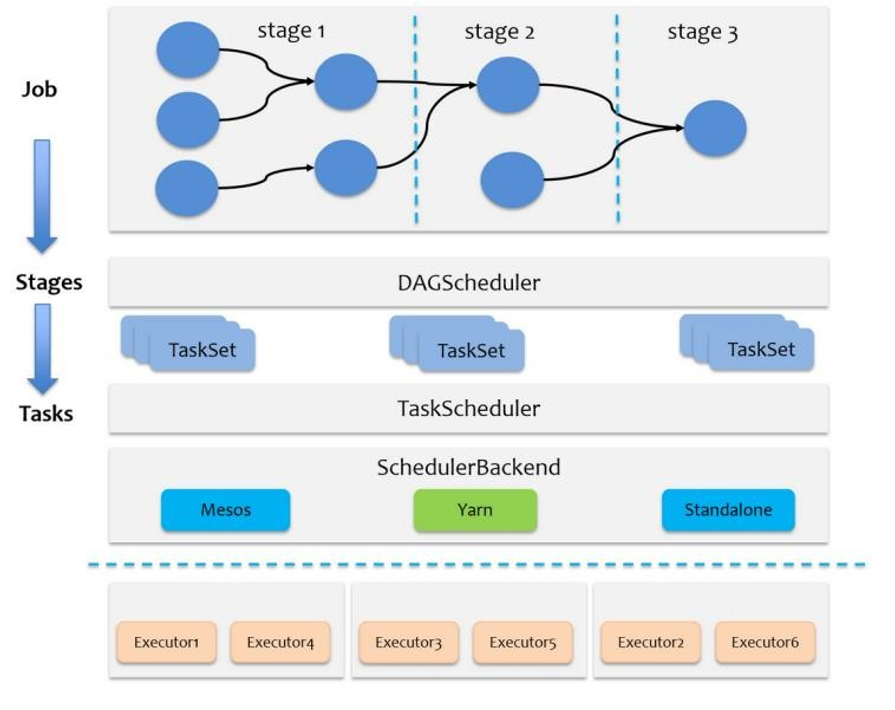

Spark 的任务调度总体来说分两路进行,一路是 Stage 级的调度,一路是 Task 级的调度,总体调度流程如下图所示:

Spark RDD 通过其Transactions 操作,形成了RDD 血缘(依赖)关系图,即 DAG,最后通过 Action 的调用,触发 Job 并调度执行,执行过程中会创建两个调度器:DAGScheduler 和 TaskScheduler。
- DAGScheduler 负责 Stage 级的调度,主要是将 job 切分成若干 Stages,并将每个 Stage打包成 TaskSet 交给 TaskScheduler 调度。
- TaskScheduler 负责Task 级的调度,将 DAGScheduler 给过来的TaskSet 按照指定的调度策略分发到 Executor 上执行,调度过程中 SchedulerBackend 负责提供可用资源,其中SchedulerBackend 有多种实现,分别对接不同的资源管理系统。

Driver 初始化 SparkContext 过程中,会分别初始化 DAGScheduler、TaskScheduler、SchedulerBackend 以及 HeartbeatReceiver,并启动 SchedulerBackend 以及 HeartbeatReceiver。SchedulerBackend 通过ApplicationMaster 申请资源,并不断从 TaskScheduler 中拿到合适的Task 分发到 Executor 执行。HeartbeatReceiver 负责接收 Executor 的心跳信息,监控 Executor的存活状况,并通知到TaskScheduler。
Spark Stage 级调度

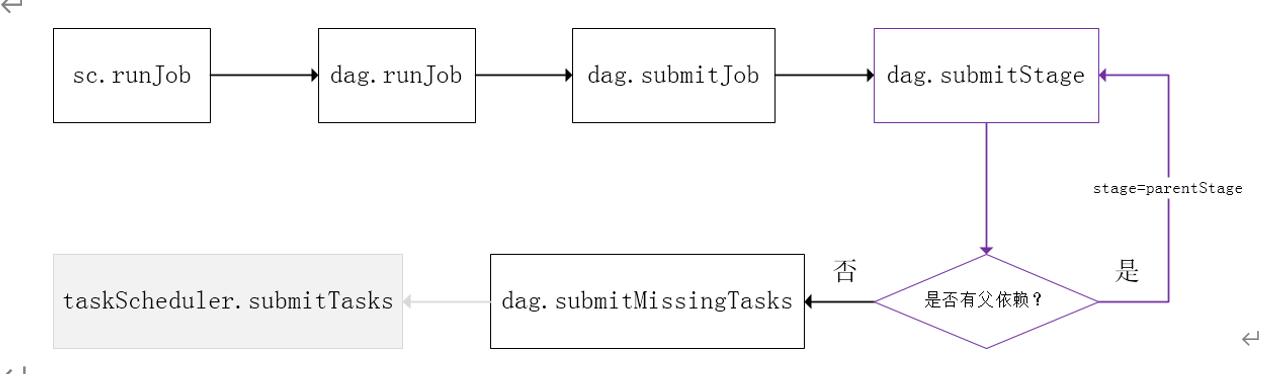

Spark 的任务调度是从 DAG 切割开始,主要是由DAGScheduler 来完成。当遇到一个Action 操作后就会触发一个 Job 的计算,并交给 DAGScheduler 来提交,下图是涉及到 Job提交的相关方法调用流程图。

- Job 由最终的 RDD 和 Action 方法封装而成;
- SparkContext 将 Job 交给 DAGScheduler 提交,它会根据 RDD 的血缘关系构成的 DAG 进行切分,将一个 Job 划分为若干 Stages,具体划分策略是,由最终的 RDD 不断通过依赖回溯判断父依赖是否是宽依赖,即以 Shuffle 为界,划分 Stage,窄依赖的 RDD 之间被划分到同一个 Stage 中,可以进行pipeline 式的计算。划分的 Stages 分两类,一类叫做 ResultStage ,为 DAG 最下游的 Stage ,由 Action 方法决定, 另一类叫做ShuffleMapStage,为下游 Stage 准备数据,下面看一个简单的例子 WordCount。

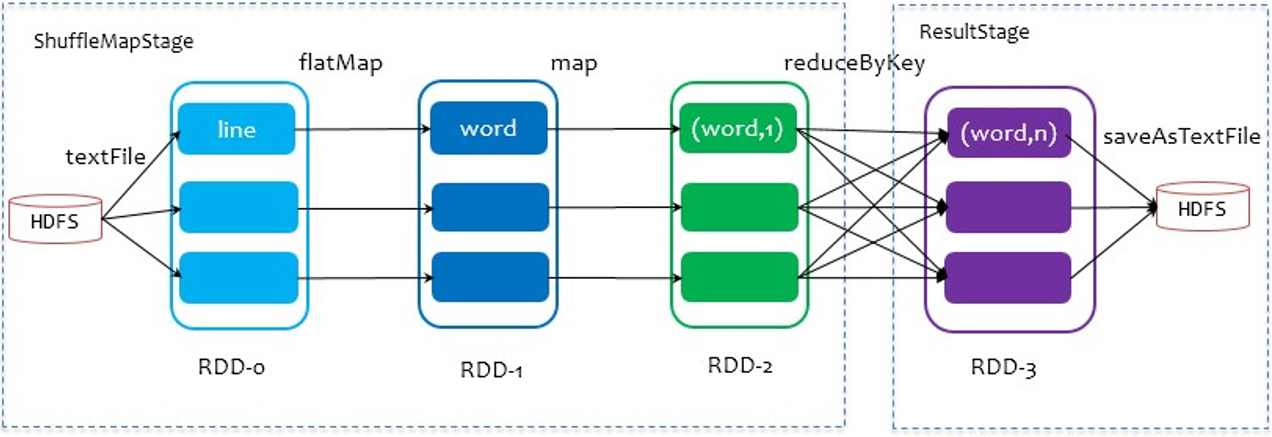

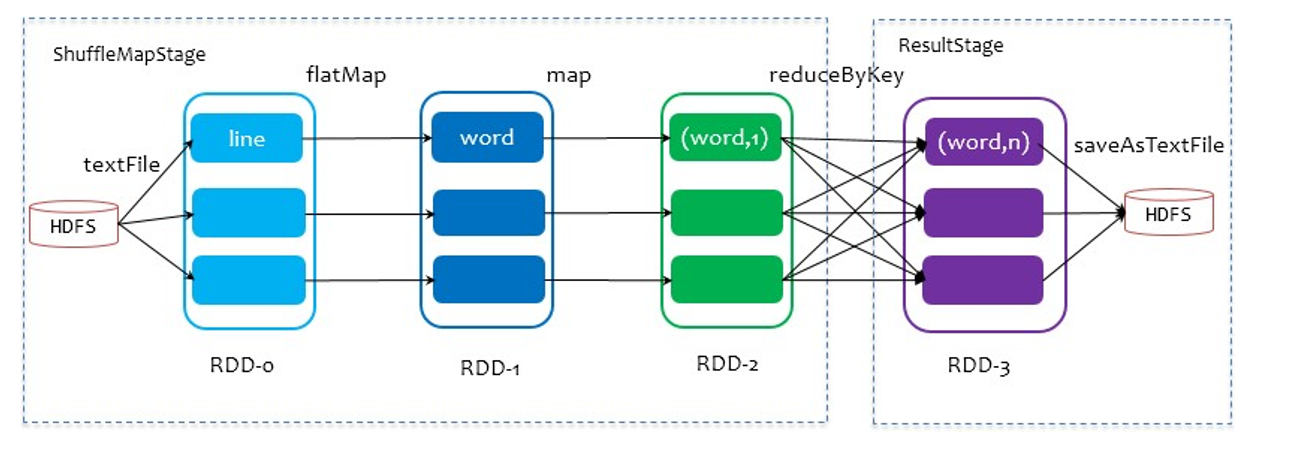

Job 由 saveAsTextFile 触发,该 Job 由 RDD-3 和 saveAsTextFile 方法组成,根据 RDD 之间的依赖关系从RDD-3 开始回溯搜索,直到没有依赖的 RDD-0,在回溯搜索过程中,RDD-3 依赖 RDD-2,并且是宽依赖,所以在RDD-2 和 RDD-3 之间划分 Stage,RDD-3 被划到最后一个 Stage,即 ResultStage 中,RDD-2 依赖RDD-1,RDD-1 依赖RDD-0,这些依赖都是窄依赖,所以将 RDD-0、RDD-1 和 RDD-2 划分到同一个 Stage,形成 pipeline 操作,即ShuffleMapStage 中,实际执行的时候,数据记录会一气呵成地执行 RDD-0 到 RDD-2 的转化。不难看出,其本质上是一个深度优先搜索(Depth First Search)算法。
一个 Stage 是否被提交,需要判断它的父 Stage 是否执行,只有在父 Stage 执行完毕才能提交当前 Stage,如果一个 Stage 没有父 Stage,那么从该 Stage 开始提交。Stage 提交时会将 Task 信息(分区信息以及方法等)序列化并被打包成 TaskSet 交给 TaskScheduler.
一个Partition 对应一个 Task,另一方面 TaskScheduler 会监控 Stage 的运行状态,只有 Executor 丢失或者 Task 由于 Fetch 失败才需要重新提交失败的 Stage 以调度运行失败的任务,其他类型的 Task 失败会在TaskScheduler 的调度过程中重试。
相对来说 DAGScheduler 做的事情较为简单,仅仅是在 Stage 层面上划分 DAG,提交Stage 并监控相关状态信息。TaskScheduler 则相对较为复杂,下面详细阐述其细节。
Spark Task 级调度
Spark Task 的调度是由 TaskScheduler 来完成,由前文可知,DAGScheduler 将 Stage 打包到交给 TaskScheduler,TaskScheduler 会将 TaskSet 封装为 TaskSetManager 加入到调度队列中,TaskSetManager 结构如下图所示:

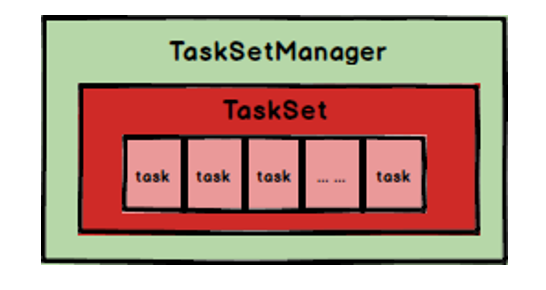

TaskSetManager 负责监控管理同一个 Stage 中的 Tasks , TaskScheduler 就是以TaskSetManager 为单元来调度任务。

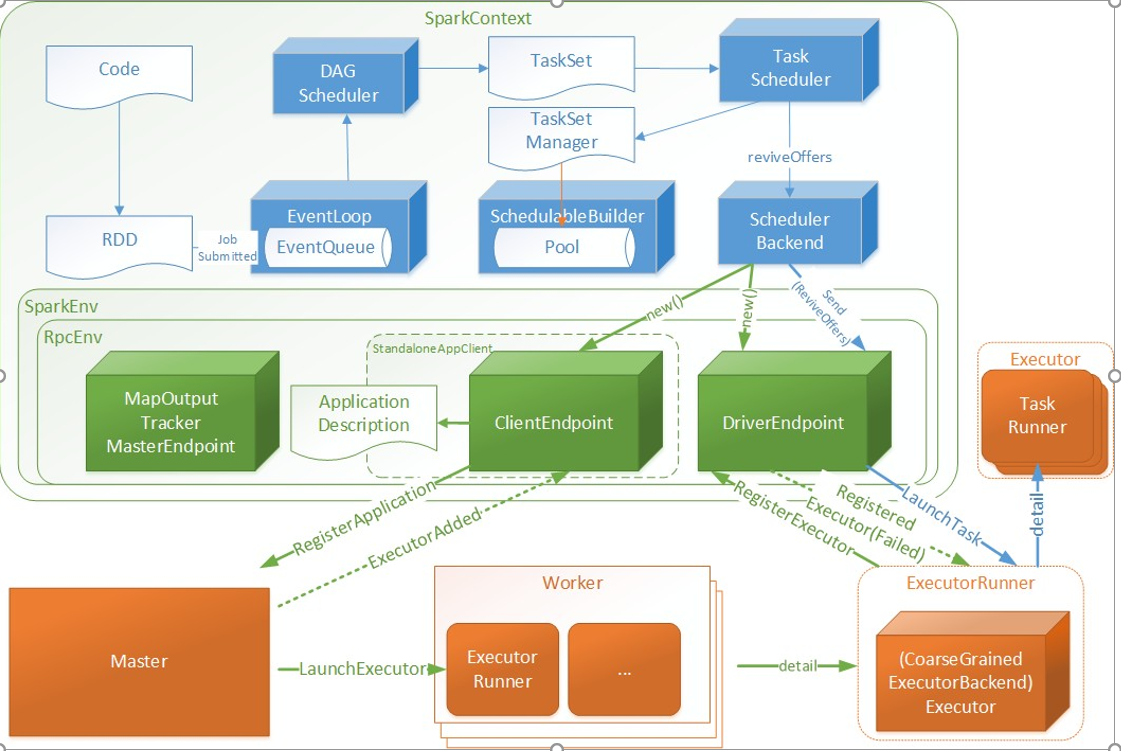

前面也提到,TaskScheduler 初始化后会启动 SchedulerBackend,它负责跟外界打交道, 接收 Executor 的注册信息,并维护 Executor 的状态,所以说 SchedulerBackend 是管“粮食” 的,同时它在启动后会定期地去“询问”TaskScheduler 有没有任务要运行,也就是说,它会定期地“问”TaskScheduler“我有这么余粮,你要不要啊”,TaskScheduler 在 SchedulerBackend“问”它的时候,会从调度队列中按照指定的调度策略选择 TaskSetManager 去调度运行,大致方法调用流程如下图所示:

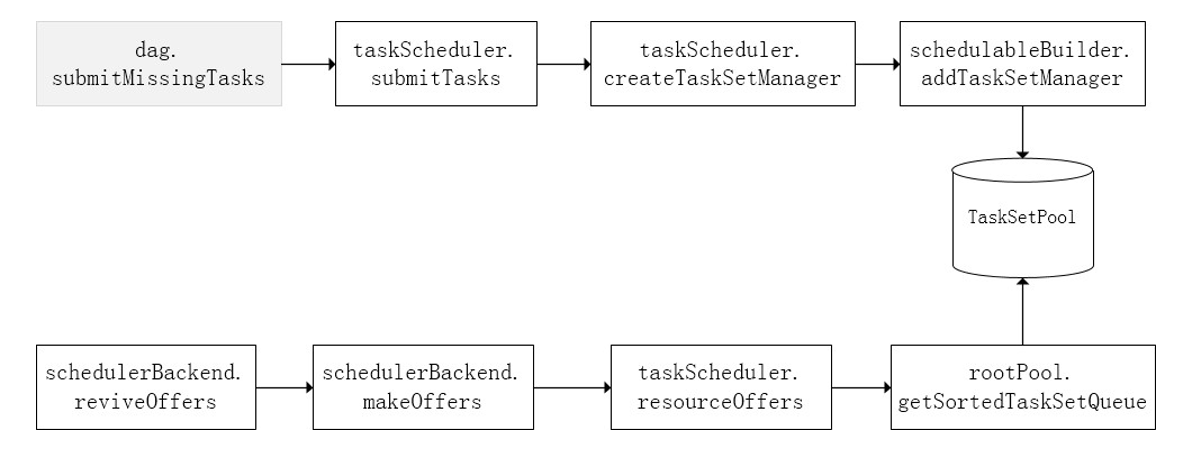

上图中,将 TaskSetManager 加入 rootPool 调度池中之后,调用 SchedulerBackend 的

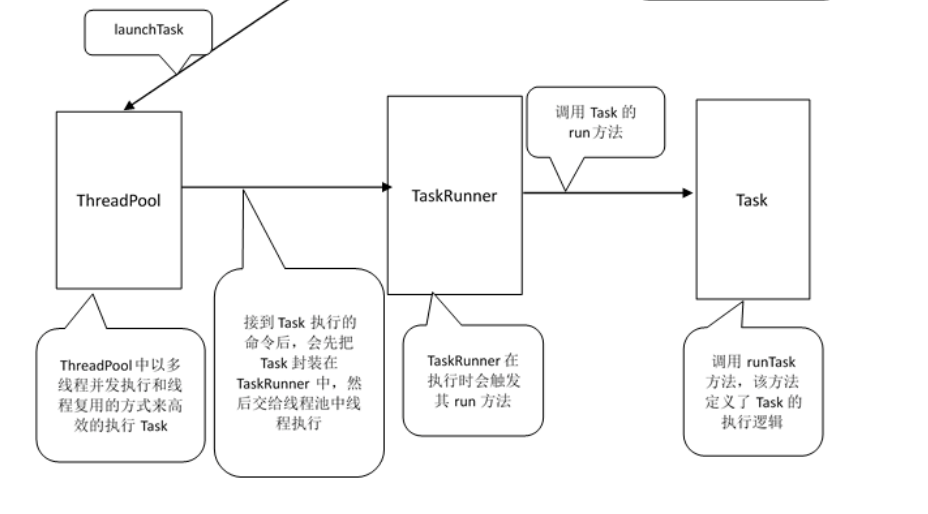

riviveOffers 方法给 driverEndpoint 发送 ReviveOffer 消息;driverEndpoint 收到 ReviveOffer 消息后调用 makeOffers 方法,过滤出活跃状态的 Executor(这些 Executor 都是任务启动时反向注册到 Driver 的 Executor),然后将 Executor 封装成 WorkerOffer 对象;准备好计算资源(WorkerOffer)后,taskScheduler 基于这些资源调用 resourceOffer 在 Executor 上分配 task。
调度策略
TaskScheduler 支持两种调度策略,一种是 FIFO,也是默认的调度策略,另一种是 FAIR。在 TaskScheduler 初始化过程中会实例化 rootPool,表示树的根节点,是 Pool 类型。
FIFO 调度策略

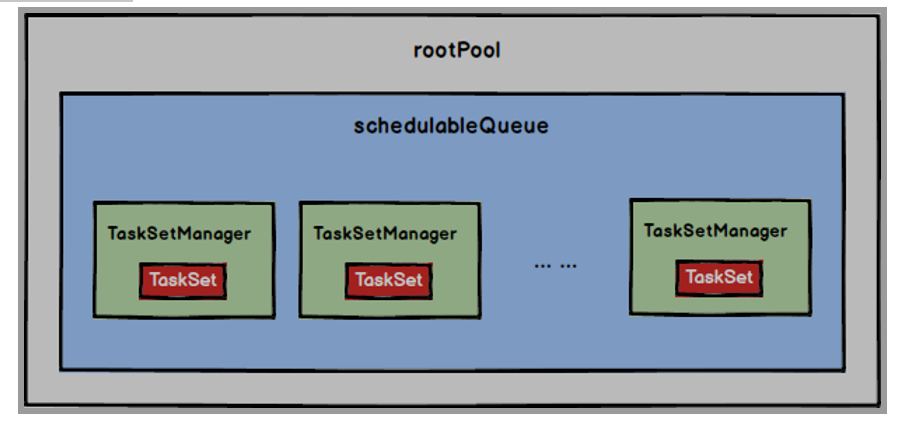

如果是采用 FIFO 调度策略,则直接简单地将TaskSetManager按照先来先到的方式入队,出队时直接拿出最先进队的 TaskSetManager,其树结构如下图所示,TaskSetManager 保存在一个 FIFO 队列中。

FAIR 调度策略
FAIR 调度策略的树结构如下图所示:

FAIR 模式中有一个 rootPool 和多个子 Pool,各个子 Pool 中存储着所有待分配的TaskSetMagager。在 FAIR 模式中,需要先对子Pool 进行排序,再对子Pool 里面的TaskSetMagager 进行 排序,因为 Pool 和 TaskSetMagager 都继承了 Schedulable 特质,因此使用相同的排序算法。
排序过程的比较是基于 Fair-share 来比较的,每个要排序的对象包含三个属性:runningTasks 值(正在运行的Task 数)、minShare 值、weight 值,比较时会综合考量runningTask值,minShare 值以及weight 值。
注意,minShare、weight 的值均在公平调度配置文件 fairscheduler.xml 中被指定,调度池在构建阶段会读取此文件的相关配置。
- 如果A 对象的runningTasks大于它的minShare,B 对象的runningTasks 小于它的minShare,那么B 排在 A 前面;(runningTasks 比 minShare 小的先执行)
- 如果 A、B 对象的 runningTasks 都小于它们的 minShare,那么就比较 runningTasks 与minShare 的比值(minShare 使用率),谁小谁排前面;(minShare 使用率低的先执行)
- 如果 A、B 对象的 runningTasks 都大于它们的 minShare,那么就比较 runningTasks 与weight 的比值(权重使用率),谁小谁排前面。(权重使用率低的先执行)
- 如果上述比较均相等,则比较名字。
首先比较runningTasks 和 minShare,谁小谁先执行。
如果多个Task Set的runningTasks 都小于 minShare,那么就比较这两个参数的比值,谁小谁先执行,也就是比较使用率。
如果 A、B 对象的 runningTasks 都大于它们的 minShare,那么就比较 runningTasks 与weight 的比值(权重使用率),谁小谁先执行。
最后是基于名字的比较。
整体上来说就是通过minShare和weight 这两个参数控制比较过程,可以做到让minShare 使用率和权重使用率少(实际运行 task 比例较少)的先运行。
FAIR 模式排序完成后,所有的 TaskSetManager 被放入一个 ArrayBuffer 里,之后依次被取出并发送给Executor 执行。
从调度队列中拿到 TaskSetManager 后,由于 TaskSetManager 封装了一个 Stage 的所有Task,并负责管理调度这些 Task,那么接下来的工作就是 TaskSetManager 按照一定的规则一个个取出 Task 给 TaskScheduler,TaskScheduler 再交给 SchedulerBackend 去发到 Executor 上执行。
本地化调度
DAGScheduler 切割 Job,划分 Stage, 通过调用 submitStage 来提交一个 Stage 对应的tasks,submitStage 会调用 submitMissingTasks,submitMissingTasks 确定每个需要计算的 task的 preferredLocations,通过调用 getPreferrdeLocations()得到 partition 的优先位置,由于一个partition 对应一个 Task,此 partition 的优先位置就是 task 的优先位置,对于要提交到TaskScheduler 的TaskSet 中的每一个 Task,该 task 优先位置与其对应的partition 对应的优先位置一致。
从调度队列中拿到 TaskSetManager 后,那么接下来的工作就是 TaskSetManager 按照一定的规则一个个取出 task 给 TaskScheduler,TaskScheduler 再交给 SchedulerBackend 去发到Executor 上执行。前面也提到,TaskSetManager 封装了一个 Stage 的所有Task,并负责管理调度这些Task。
根据每个 Task 的优先位置,确定 Task 的 Locality 级别,Locality 一共有五种,优先级由高到低顺序:

在调度执行时,Spark 调度总是会尽量让每个 task 以最高的本地性级别来启动,当一个task 以X 本地性级别启动,但是该本地性级别对应的所有节点都没有空闲资源而启动失败, 此时并不会马上降低本地性级别启动而是在某个时间长度内再次以 X 本地性级别来启动该task,若超过限时时间则降级启动,去尝试下一个本地性级别,依次类推。
可以通过调大每个类别的最大容忍延迟时间,在等待阶段对应的 Executor 可能就会有相应的资源去执行此 task,这就在在一定程度上提到了运行性能。
失败重试与黑名单机制
除了选择合适的 Task 调度运行外,还需要监控Task 的执行状态,前面也提到,与外部打交道的是 SchedulerBackend,Task 被提交到 Executor 启动执行后,Executor 会将执行状态上报给 SchedulerBackend,SchedulerBackend 则告诉 TaskScheduler,TaskScheduler 找到该Task 对应的 TaskSetManager,并通知到该 TaskSetManager,这样 TaskSetManager 就知道 Task的失败与成功状态,对于失败的 Task,会记录它失败的次数,如果失败次数还没有超过最大重试次数,那么就把它放回待调度的 Task 池子中,否则整个Application 失败。
在记录 Task 失败次数过程中,会记录它上一次失败所在的 Executor Id 和Host,这样下次再调度这个 Task 时,会使用黑名单机制,避免它被调度到上一次失败的节点上,起到一定的容错作用。黑名单记录 Task 上一次失败所在的Executor Id 和 Host,以及其对应的“拉黑”时间,“拉黑”时间是指这段时间内不要再往这个节点上调度这个 Task 了。
Spark Shuffle 解析
Shuffle 的核心要点
ShuffleMapStage 与 ResultStage

在划分 stage 时,最后一个 stage 称为 finalStage,它本质上是一个 ResultStage 对象,前面的所有 stage 被称为 ShuffleMapStage。
ShuffleMapStage 的结束伴随着 shuffle 文件的写磁盘。
ResultStage 基本上对应代码中的action 算子,即将一个函数应用在 RDD 的各个partition的数据集上,意味着一个 job 的运行结束。
Stage切分点意味着又shuffle操作。
Spark Shuffle的历史
Spark 0.8及以前: Hash Shuffle (已废弃)
Spark 1.1-1.5: Sort Shuffle (默认) + Tungsten优化
Spark 1.6+: Sort Shuffle (统一) + Tungsten-sort
Spark 2.0+: 只有Sort Shuffle,但有两种写入方式HashShuffle 解析
未优化的 HashShuffle
这里我们先明确一个假设前提:每个 Executor 只有 1 个 CPU core,也就是说,无论这个 Executor 上分配多少个 task 线程,同一时间都只能执行一个 task 线程。

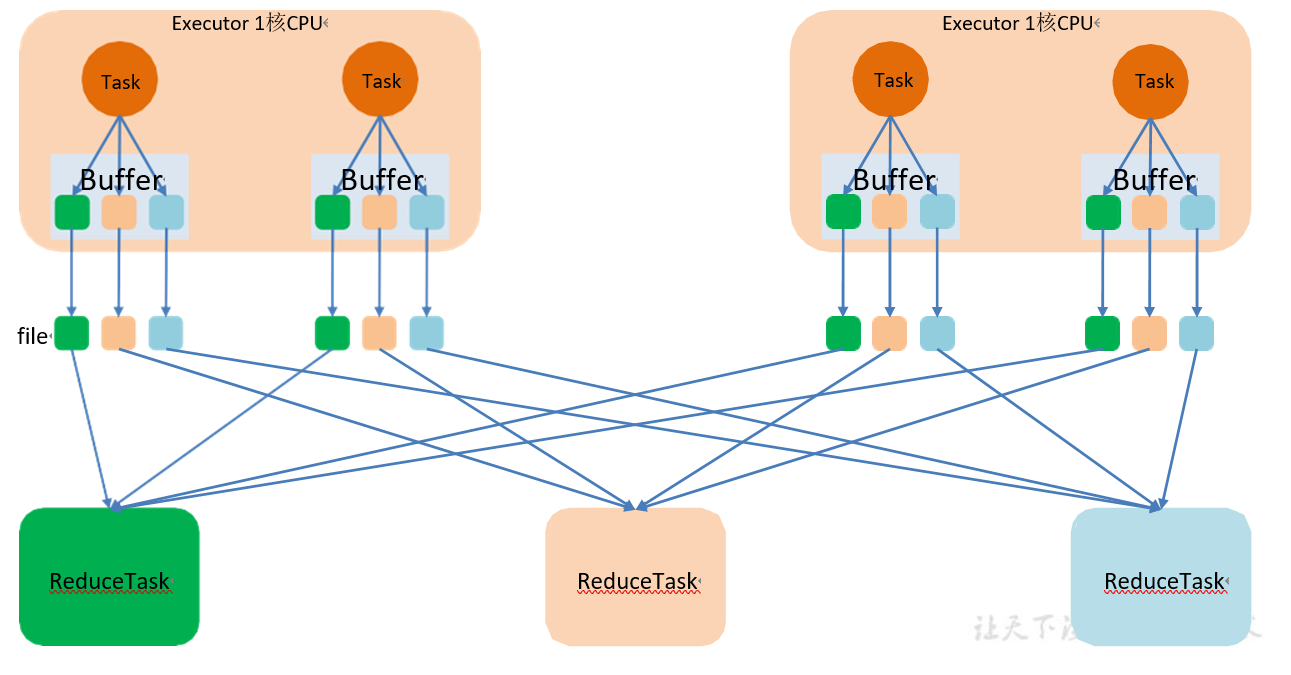

如下图中有 3 个 Reducer,从 Task 开始那边各自把自己进行 Hash 计算(分区器:hash/numreduce 取模),分类出 3 个不同的类别,每个 Task 都分成 3 种类别的数据,想把不同的数据汇聚然后计算出最终的结果,所以 Reducer 会在每个 Task 中把属于自己类别的数据收集过来,汇聚成一个同类别的大集合,每 1 个 Task 输出 3 份本地文件,这里有 4 个Mapper Tasks,所以总共输出了 4 个 Tasks x 3 个分类文件 = 12 个本地小文件。

Stage 0 (Map Stage) Stage 1 (Reduce Stage)
+----------------+ +-------------------+
| Task 0 (Map) | | Task 0 (Reduce) |
| Partition 0 | --------> | 读取所有Map输出 |
| ↓ 写出到磁盘 | | 的Key=A的数据 |
+----------------+ +-------------------+
| Task 1 (Map) | | Task 1 (Reduce) |
| Partition 1 | --------> | 读取所有Map输出 |
| ↓ 写出到磁盘 | | 的Key=B的数据 |
+----------------+ +-------------------+
| Task 2 (Map) | | Task 2 (Reduce) |
| Partition 2 | --------> | 读取所有Map输出 |
| ↓ 写出到磁盘 | | 的Key=C的数据 |
+----------------+ +-------------------+
关键点:
1. Map端:按Key的hash写到不同的分区文件
2. Reduce端:拉取自己负责的Key的所有数据
3. 磁盘IO和网络传输是性能瓶颈hash是按照Task级别进行的,下游又几个reduce,每一个task就会产生reduce个小文件,所以总的小文件个数就是Task个数*Reduce个数。
每个Map Task为每个Reduce Task创建一个文件
MapTask数量 = M
ReduceTask数量 = R
Shuffle文件数 = M × R

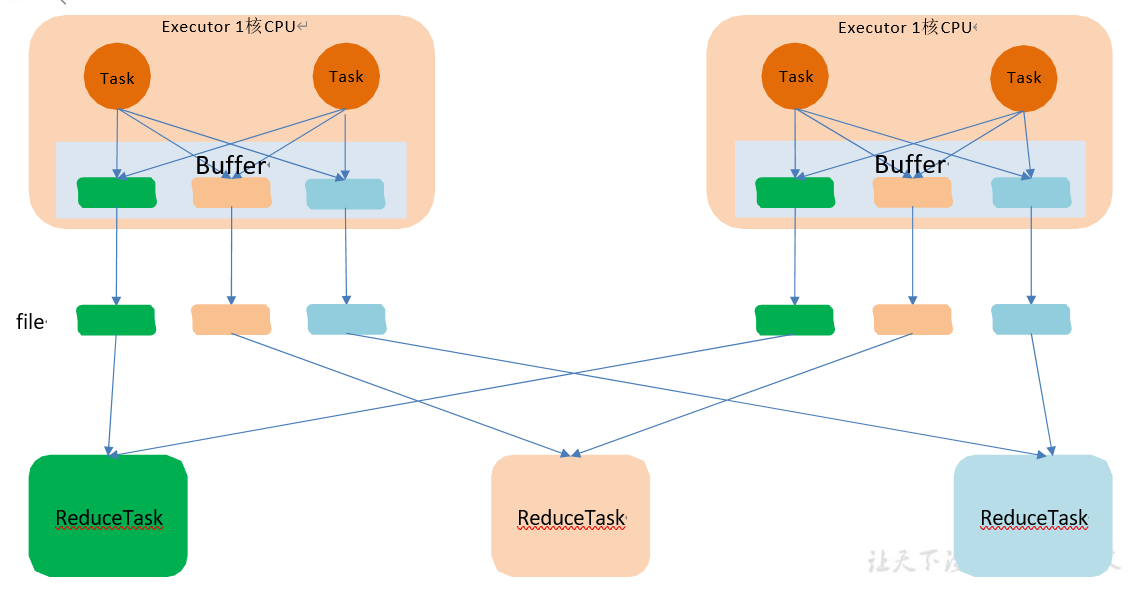

优化后的 HashShuffle【File Consolidation】
优化的 HashShuffle 过程就是启用合并机制,合并机制就是复用 buffer,开启合并机制的配置是 spark.shuffle.consolidateFiles。该参数默认值为 false,将其设置为 true 即可开启优化机制。通常来说,如果我们使用HashShuffleManager,那么都建议开启这个选项。
这里还是有 4 个 Tasks,数据类别还是分成 3 种类型,因为 Hash 算法会根据你的 Key 进行分类,在同一个进程中,无论是有多少过 Task,都会把同样的 Key 放在同一个 Buffer 里,然后把 Buffer 中的数据写入以 Core 数量为单位的本地文件中,(一个 Core 只有一种类型的Key 的数据),每 1 个Task 所在的进程中,分别写入共同进程中的 3 份本地文件,这里有 4 个 Mapper Tasks,所以总共输出是 2 个Cores x 3 个分类文件 = 6 个本地小文件。

同一个Executor上的Map Task共享输出文件
Executor数量 = E
每个Executor的Core数 = C 【本质是map任务个数】
Shuffle文件数 = E × R
缺点:文件数仍然多,IO效率低,已被淘汰。
SortShuffle 解析
Spark 1.2+ 默认

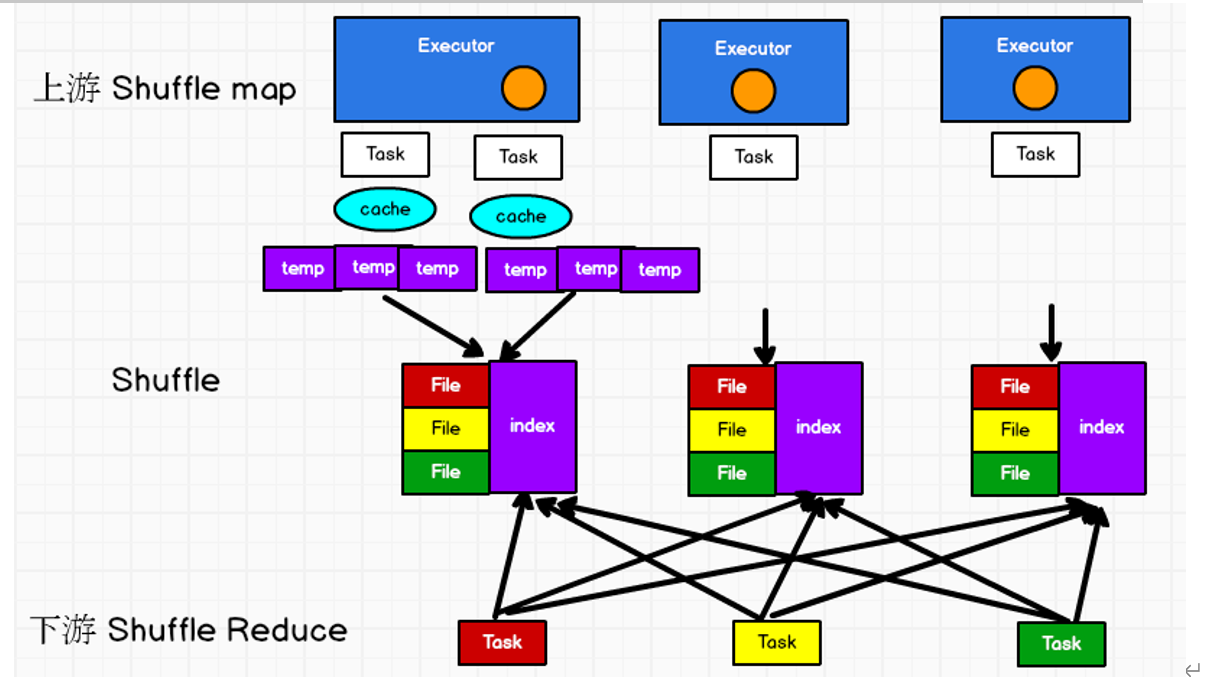

普通 SortShuffle
在该模式下,数据会先写入一个数据结构,reduceByKey 写入 Map,一边通过 Map 局部聚合,一遍写入内存。Join 算子写入 ArrayList 直接写入内存中。然后需要判断是否达到阈值,如果达到就会将内存数据结构的数据写入到磁盘,清空内存数据结构。
在溢写磁盘前,先根据 key 进行排序,排序过后的数据,会分批写入到磁盘文件中。默认批次为 10000 条,数据会以每批一万条写入到磁盘文件。写入磁盘文件通过缓冲区溢写的方式,每次溢写都会产生一个磁盘文件,也就是说一个Task 过程会产生多个临时文件。
最后在每个 Task 中,将所有的临时文件合并,这就是 merge 过程,此过程将所有临时文件读取出来,一次写入到最终文件。意味着一个 Task 的所有数据都在这一个文件中。同时单独写一份索引文件,标识下游各个Task 的数据在文件中的索引,start offset 和end offset。

Map过程
1. 数据进入:Map Task接收上游数据
2. 内存缓冲:使用AppendOnlyMap或类似结构在内存中累积
- 默认缓冲区大小:spark.shuffle.sort.initialBufferSize = 5MB
3. 判断内存是否足够:
- 如果内存足够 → 在内存中排序后溢写到磁盘
- 如果内存不足 → 溢写到磁盘文件
4. 溢写策略:
- 每次缓冲区满时,按Key排序后写入临时文件
- 可以配置排序算法:快排或Timsort
5. 最终合并:所有内存数据和临时文件合并成一个**排序后**的输出文件
6. 生成索引文件:记录每个Reduce分区在数据文件中的偏移量Reduce过程
1. 获取Map位置:通过MapOutputTracker获取所有Map输出的位置
2. 远程获取:向各个Map Task所在的Executor拉取自己分区的数据
3. 数据合并:
- 如果需要排序(如reduceByKey):对拉取的数据进行归并排序
- 如果不需要排序(如groupByKey):直接合并
4. 数据传递给Reduce Task处理内存管理机制
// Sort Shuffle使用三层内存结构
+---------------------------------------+
| Sorting Memory | ← spark.shuffle.sort.initialBufferSize
| (AppendOnlyMap/PartitionedPairBuffer)|
+---------------------------------------+
| Aggregation Memory | ← spark.shuffle.aggregate.memory (如果需要聚合)
| (ExternalAppendOnlyMap) |
+---------------------------------------+
| Disk Spill Files | ← 内存不足时溢写
| (spark.local.dir指定的目录) |
+---------------------------------------+
// 关键配置
spark.shuffle.spill.initialMemoryThreshold = 5 * 1024 * 1024 // 5MB
spark.shuffle.spill.batchSize = 10000 // 每次溢写批大小每个Map Task只生成一个数据文件和一个索引文件,文件内部按Key排序或分区ID排序.
MapTask数量 = M
ReduceTask数量 = R
Shuffle文件数 = M × 2
每个Task: 1个数据文件 + 1个索引文件
Tungsten-sort Shuffle(Spark 1.5+)
优化目标
# 解决JVM内存管理和GC开销问题
1. 堆外内存管理:使用sun.misc.Unsafe直接操作内存
2. 序列化优化:使用高效的二进制格式
3. 缓存行友好:优化内存布局减少CPU缓存未命中核心改进
# 1. 堆外内存(Off-heap)使用
- 直接使用操作系统内存,避免GC停顿
- 通过指针操作内存,效率更高
# 2. 内存编码优化
- 使用8字节指针代替Java对象引用
- 紧凑的数据存储格式
# 3. 缓存优化
- 数据按访问模式排列
- 减少CPU缓存未命中率启用条件
// 自动启用,当满足以下条件时:
1. 序列化器支持relocation(如KryoSerializer或Java序列化)
2. Shuffle不需要聚合操作
3. 分区数 <= 16777216 (2^24)
// 手动配置:
spark.shuffle.manager = tungsten-sort // Spark 1.x
// Spark 2.0+已统一为Sort Shuffle,内部自动选择策略Bypass Merge Sort Shuffle(特殊场景优化)
bypass 运行机制的触发条件如下:
- shuffle reduce task 数量小于等于 spark.shuffle.sort.bypassMergeThreshold 参数的值,默认为 200。
- 不是聚合类的 shuffle 算子(比如 reduceByKey),不需要map端聚合(如groupByKey).
- 不需要排序输出
优缺点
- 优点:减少排序开销
- 缺点:每个分区一个临时文件,最后合并
此时 task 会为每个 reduce 端的 task 都创建一个临时磁盘文件,并将数据按 key 进行hash 然后根据 key 的 hash 值,将 key 写入对应的磁盘文件之中。当然,写入磁盘文件时也是先写入内存缓冲,缓冲写满之后再溢写到磁盘文件的。最后,同样会将所有临时磁盘文件都合并成一个磁盘文件,并创建一个单独的索引文件。
该过程的磁盘写机制其实跟未经优化的 HashShuffleManager 是一模一样的,因为都要创建数量惊人的磁盘文件,只是在最后会做一个磁盘文件的合并而已。因此少量的最终磁盘文件,也让该机制相对未经优化的HashShuffleManager 来说,shuffle read 的性能会更好。
而该机制与普通 SortShuffleManager 运行机制的不同在于:不会进行排序。也就是说, 启用该机制的最大好处在于,shuffle write 过程中,不需要进行数据的排序操作,也就节省掉了这部分的性能开销。

相当于:Hash Shuffle的文件创建 + Sort Shuffle的最终合并
Shuffle对比
| Shuffle类型 | 适用场景 | 优点 | 缺点 | Spark版本 |
|---|---|---|---|---|
| Hash Shuffle | 分区数很少 | 实现简单,无排序开销 | 文件数多,IO性能差 | < 1.2(已废弃) |
| Sort Shuffle | 通用场景 | 文件数少,内存使用可控 | 排序开销,CPU占用高 | 1.2+(默认) |
| Tungsten-sort | 大数据量,追求性能 | 堆外内存,GC友好,高效序列化 | 实现复杂,条件限制多 | 1.5+(内部使用) |
| Bypass Sort | 分区数<200,无需聚合 | 无排序开销,性能好 | 文件数多,内存使用多 | 1.2+(条件触发) |
核心优化要点
- Shuffle是Spark最昂贵的操作,尽量避免或优化 。
- Sort Shuffle是当前标准实现,平衡了性能和稳定性。
- 分区数是关键调优参数,影响并行度和Shuffle效率 。
- 监控Shuffle指标是性能调优的基础 。
- Spark 3.0的AQE大大简化了Shuffle调优 。
- :能避免Shuffle就避免,不能避免就优化,理解原理是调优的前提。
Spark 内存管理
Spark内存演进历史
Spark 1.6 之前:静态内存管理(Static Memory Management)
├── 固定比例划分
├── 容易 OOM
└── 无法适应不同任务类型
Spark 1.6+:统一内存管理(Unified Memory Management) ✅
├── 动态内存边界
├── 内存借用机制
└── 适应不同工作负载堆内和堆外内存规划
作为一个 JVM 进程,Executor 的内存管理建立在 JVM 的内存管理之上,Spark 对 JVM的堆内(On-heap)空间进行了更为详细的分配,以充分利用内存。同时,Spark 引入了堆外(Off-heap)内存,使之可以直接在工作节点的系统内存中开辟空间,进一步优化了内存的使用。堆内内存受到 JVM 统一管理,堆外内存是直接向操作系统进行内存的申请和释放。

堆内内存
堆 内 内 存 的 大 小 , 由 Spark 应 用 程 序 启 动 时 的 – executor-memory 或spark.executor.memory 参数配置。Executor 内运行的并发任务共享 JVM 堆内内存,这些任务在缓存 RDD 数据和广播(Broadcast)数据时占用的内存被规划为存储(Storage)内存, 而这些任务在执行 Shuffle 时占用的内存被规划为执行(Execution)内存,剩余的部分不做特殊规划,那些 Spark 内部的对象实例,或者用户定义的 Spark 应用程序中的对象实例,均占用剩余的空间。不同的管理模式下,这三部分占用的空间大小各不相同。
- 存储内存
- 执行内存
- 其他内存
Spark 对堆内内存的管理是一种逻辑上的”规划式”的管理,因为对象实例占用内存的申请和释放都由 JVM 完成,Spark 只能在申请后和释放前记录这些内存,我们来看其具体流程:
申请内存流程如下:
Spark 在代码中 new 一个对象实例;
JVM 从堆内内存分配空间,创建对象并返回对象引用;
Spark 保存该对象的引用,记录该对象占用的内存。
释放内存流程如下:
Spark 记录该对象释放的内存,删除该对象的引用;
等待 JVM 的垃圾回收机制释放该对象占用的堆内内存。
我们知道,JVM 的对象可以以序列化的方式存储,序列化的过程是将对象转换为二进制字节流,本质上可以理解为将非连续空间的链式存储转化为连续空间或块存储,在访问时则需要进行序列化的逆过程——反序列化,将字节流转化为对象,序列化的方式可以节省存储空间,但增加了存储和读取时候的计算开销。
对于 Spark 中序列化的对象,由于是字节流的形式,其占用的内存大小可直接计算,而对于非序列化的对象,其占用的内存是通过周期性地采样近似估算而得,即并不是每次新增的数据项都会计算一次占用的内存大小,这种方法降低了时间开销但是有可能误差较大,导致某一时刻的实际内存有可能远远超出预期。此外,在被 Spark 标记为释放的对象实例,很有可能在实际上并没有被 JVM 回收,导致实际可用的内存小于 Spark 记录的可用内存。所以 Spark 并不能准确记录实际可用的堆内内存,从而也就无法完全避免内存溢出(OOM, Out of Memory)的异常。
虽然不能精准控制堆内内存的申请和释放,但 Spark 通过对存储内存和执行内存各自独立的规划管理,可以决定是否要在存储内存里缓存新的 RDD,以及是否为新的任务分配执行内存,在一定程度上可以提升内存的利用率,减少异常的出现。
堆外内存

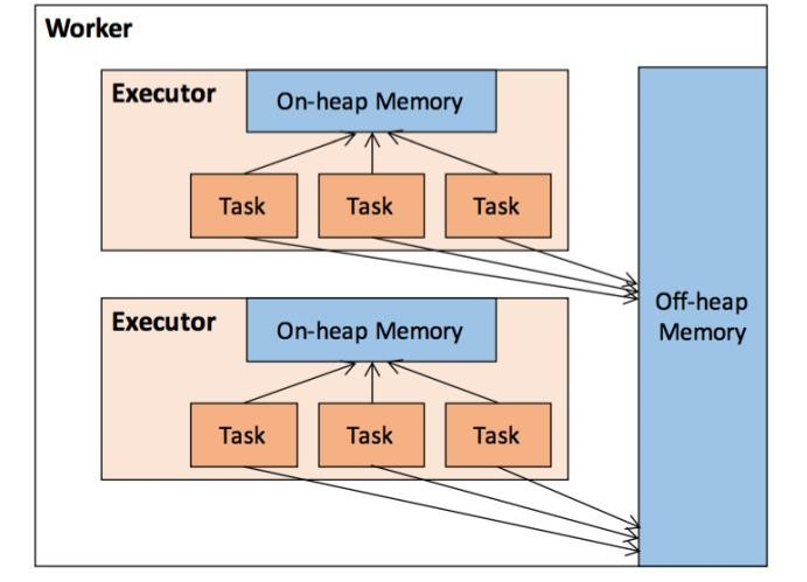

为了进一步优化内存的使用以及提高 Shuffle 时排序的效率,Spark 引入了堆外(Off-heap)内存,使之可以直接在工作节点的系统内存中开辟空间,存储经过序列化的二进制数据。
堆外内存意味着把内存对象分配在 Java 虚拟机的堆以外的内存,这些内存直接受操作系统管理(而不是虚拟机)。这样做的结果就是能保持一个较小的堆,以减少垃圾收集对应用的影响。
利用 JDK Unsafe API(从 Spark 2.0 开始,在管理堆外的存储内存时不再基于Tachyon, 而是与堆外的执行内存一样,基于 JDK Unsafe API 实现),Spark 可以直接操作系统堆外内存,减少了不必要的内存开销,以及频繁的 GC 扫描和回收,提升了处理性能。堆外内存可以被精确地申请和释放(堆外内存之所以能够被精确的申请和释放,是由于内存的申请和释放不再通过JVM 机制,而是直接向操作系统申请,JVM 对于内存的清理是无法准确指定时间点的,因此无法实现精确的释放),而且序列化的数据占用的空间可以被精确计算,所以相比堆内内存来说降低了管理的难度,也降低了误差。
在默认情况下堆外内存并不启用,可通过配置 spark.memory.offHeap.enabled 参数启用, 并由 spark.memory.offHeap.size 参数设定堆外空间的大小。除了没有 other 空间,堆外内存与堆内内存的划分方式相同,所有运行中的并发任务共享存储内存和执行内存。
堆外内存划分为两部分:
- 存储内存
- 执行内存
内存空间分配
静态内存管理
在 Spark 最初采用的静态内存管理机制下,存储内存、执行内存和其他内存的大小在Spark 应用程序运行期间均为固定的,但用户可以应用程序启动前进行配置,堆内内存的分配如图所示:

可以看到,可用的堆内内存的大小需要按照下列方式计算:
可用的存储内存 = systemMaxMemory * spark.storage.memoryFraction * spark.storage.safety Fraction
可用的执行内存 = systemMaxMemory * spark.shuffle.memoryFraction * spark.shuffle.safety
Fraction其中 systemMaxMemory 取决于当前 JVM 堆内内存的大小,最后可用的执行内存或者存储内存要在此基础上与各自的 memoryFraction 参数和 safetyFraction 参数相乘得出。上述计算公式中的两个 safetyFraction 参数,其意义在于在逻辑上预留出 1-safetyFraction 这么一块保险区域,降低因实际内存超出当前预设范围而导致 OOM 的风险(上文提到,对于非序列化对象的内存采样估算会产生误差)。值得注意的是,这个预留的保险区域仅仅是一种逻辑上的规划,在具体使用时 Spark 并没有区别对待,和”其它内存”一样交给了 JVM 去管理。
Storage 内存和 Execution 内存都有预留空间,目的是防止 OOM,因为 Spark 堆内内存大小的记录是不准确的,需要留出保险区域。

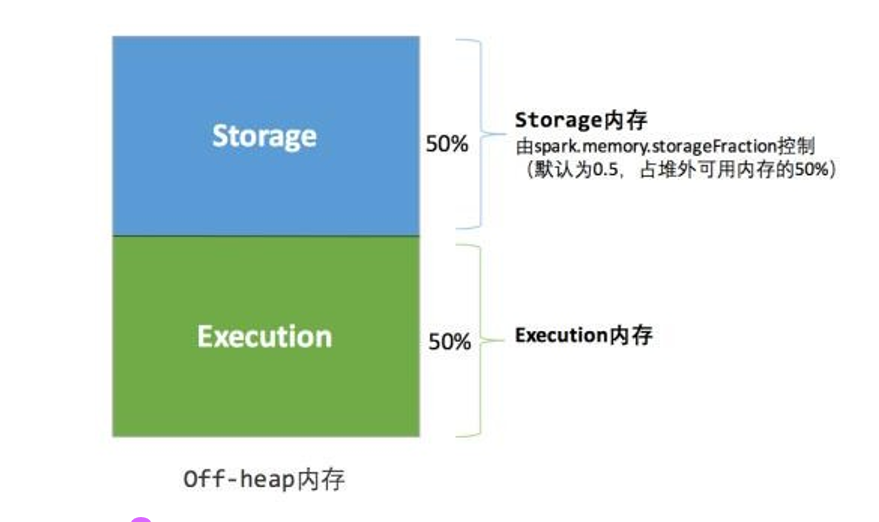

堆外的空间分配较为简单,只有存储内存和执行内存,如下图所示。可用的执行内存和存储内存占用的空间大小直接由参数 spark.memory.storageFraction 决定,由于堆外内存占用的空间可以被精确计算,所以无需再设定保险区域。

静态内存管理机制实现起来较为简单,但如果用户不熟悉 Spark 的存储机制,或没有根据具体的数据规模和计算任务或做相应的配置,很容易造成”一半海水,一半火焰”的局面,即存储内存和执行内存中的一方剩余大量的空间,而另一方却早早被占满,不得不淘汰或移出旧的内容以存储新的内容。由于新的内存管理机制的出现,这种方式目前已经很少有开发者使用,出于兼容旧版本的应用程序的目的,Spark 仍然保留了它的实现。
统一内存管理

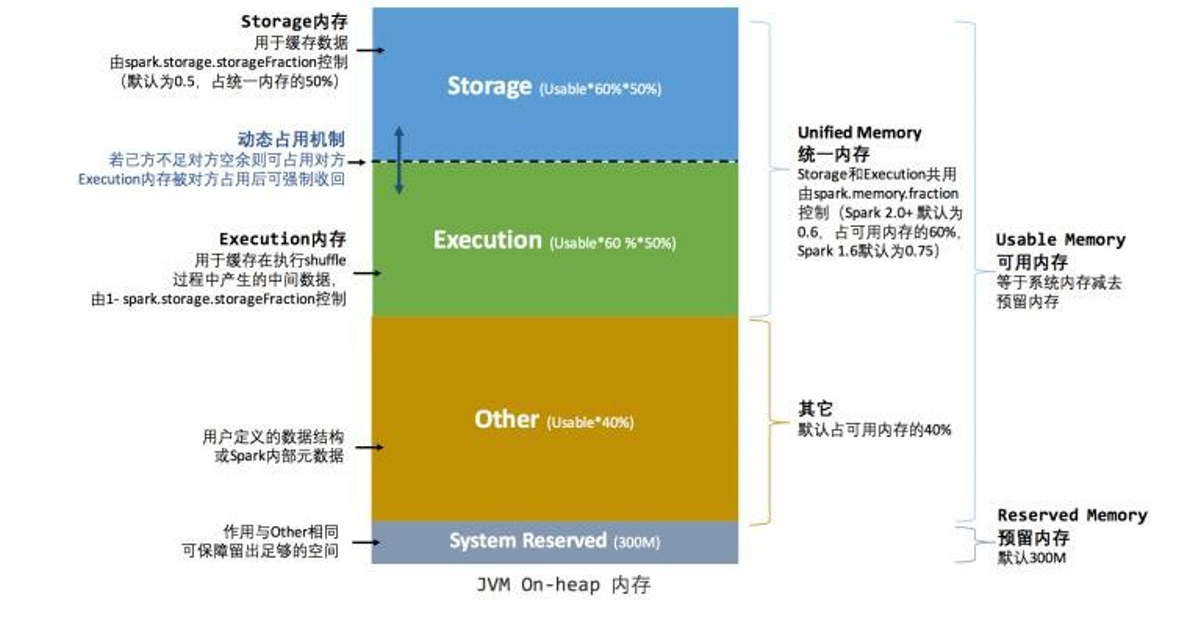

Spark1.6 之后引入的统一内存管理机制,与静态内存管理的区别在于存储内存和执行内存共享同一块空间,可以动态占用对方的空闲区域,统一内存管理的堆内内存结构如图所示:
统一内存管理结构
统一内存管理的堆外内存结构如下图所示:
内存整体结构:

# Executor 总内存分配
+-------------------------------------------------------+
| JVM Heap Memory |
| +--------------------------------------------------+ |
| | Spark Memory (60%) | |
| | +---------------------+-----------------------+ | |
| | | Execution Memory | Storage Memory | | |
| | | (执行内存) | (存储内存) | | |
| | | (Shuffle/Join/Sort)| (缓存数据/Broadcast)| | |
| | | | | | |
| | | ← 可借用 → | ← 可借用 → | | |
| | +---------------------+-----------------------+ | |
| | Reserved Memory (固定300MB) | |
| +--------------------------------------------------+ |
| User Memory (用户内存) (40%) |
| (用户数据结构/Spark内部元数据) |
+-------------------------------------------------------+
| Off-Heap Memory (堆外内存) |
| (可选,通过 spark.memory.offHeap.* 配置) |
+-------------------------------------------------------+Reserved Memory(保留内存)
- 固定 300MB,用于 Spark 内部使用
- 存储 Spark 内部对象,防止 OOM
- 不可配置,Spark 1.6+ 固定值
User Memory(用户内存)
- 存储用户定义的数据结构,如:RDD 转换中创建的对象;
- 总大小 = (Java Heap - Reserved) × (1.0 - spark.memory.fraction)
- 默认:spark.memory.fraction = 0.6 ,所以 User Memory 占 40% 的可用堆内存
Spark Memory(Spark 内存),核心工作内存,分为两部分:
总大小 = (Java Heap - Reserved) × spark.memory.fraction;
Storage Memory(存储内存):
- 缓存 RDD 数据
- 存储 Broadcast 变量
- 缓存 Task 结果
Execution Memory(执行内存):
- Shuffle 中间数据
- Join/Sort/Aggregation 的临时数据
- 内存不足以放时会溢写到磁盘
内存计算公式
- 完整内存计算:
# 假设配置:--executor-memory 10G
# 1. 实际可用堆内存(减去 overhead)
val usableMemory = 10G - spark.executor.memoryOverhead
# 2. Reserved Memory = 300MB (固定)
# 3. 可用内存 = usableMemory - 300MB
# 4. Spark Memory = 可用内存 × spark.memory.fraction (默认0.6)
val sparkMemory = (usableMemory - 300MB) × 0.6
# 5. User Memory = 可用内存 × (1 - 0.6) = 可用内存 × 0.4
# 6. Storage/Execution 内存初始划分:
# Storage = sparkMemory × spark.memory.storageFraction (默认0.5)
# Execution = sparkMemory × (1 - 0.5)Spark Executors完整的可用内存:
- Executor 总内存 = 堆内存 + Overhead内存 = spark.executor.memory + spark.executor.memoryOverhead
- Overhead 是 Spark 为 Executor 进程分配的"额外安全垫"内存,这部分内存用于存储非 JVM 堆内的对象;
┌─────────────────────────────────────────────┐
│ Executor 进程总内存 │
│ ┌──────────────────────────────────────┐ │
│ │ JVM Heap Memory │ │
│ │ (spark.executor.memory 配置值) │ │
│ │ 存储:Java对象、Spark数据 │ │
│ └──────────────────────────────────────┘ │
│ ┌──────────────────────────────────────┐ │
│ │ Overhead Memory │ │
│ │ (spark.executor.memoryOverhead) │ │
│ │ 存储:线程栈、NIO Buffer、本地代码等 │ │
│ └──────────────────────────────────────┘ │
└─────────────────────────────────────────────┘OverHead包含哪些内容:
# Overhead 内存主要存储:
1. **JVM 自身开销**:
- 线程栈(Thread Stack):每个线程约 1MB
- JIT 编译代码缓存
- GC 数据结构
2. **Spark 内部开销**:
- 序列化/反序列化缓冲区
- Shuffle 网络缓冲区
- Direct ByteBuffer(堆外内存)
3. **操作系统开销**:
- 内存映射文件(Memory Mapped Files)
- 本地库(Native Libraries)
- 文件系统缓存为什么需要Overhead内存?
# 避免 Container 因非堆内存不足而被 YARN/K8s 杀死
场景:
1. Executor 堆内存 4G,设置合理
2. 但 JVM 实际还需要额外 500MB 的非堆内存
3. 如果没有 Overhead,YARN 会因总内存超限而杀死 Container
# 真实案例:OOM 但不是 Heap OOM
错误信息:
"Container killed by YARN for exceeding memory limits"
但不是 "java.lang.OutOfMemoryError: Java heap space"默认计算公式
# Spark 的默认 Overhead 计算策略
def calculateDefaultOverhead(executorMemoryMB: Long): Long = {
val overhead = math.max(
384, // 最小 384MB
(0.10 * executorMemoryMB).toLong // 或堆内存的 10%
)
overhead
}
# 示例计算:
# 情况1:executor-memory = 1g (1024MB)
overhead = max(384, 0.10 * 1024) = max(384, 102.4) = 384MB
总内存 = 1024 + 384 = 1408MB
# 情况2:executor-memory = 4g (4096MB)
overhead = max(384, 0.10 * 4096) = max(384, 409.6) = 410MB
总内存 = 4096 + 410 = 4506MB
# 情况3:executor-memory = 10g (10240MB)
overhead = max(384, 0.10 * 10240) = max(384, 1024) = 1024MB
总内存 = 10240 + 1024 = 11264MB相关参数配置
# 1. 直接指定 Overhead 大小(推荐)
spark.executor.memoryOverhead=2g
# 2. 使用比例计算(默认)
spark.executor.memoryOverheadFactor=0.10
# 或
spark.executor.memoryOverhead=executorMemory * 0.10
# 3. 最小 Overhead 值
spark.executor.memoryOverheadMin=384m
# 4. Driver 也有类似的 Overhead
spark.driver.memoryOverhead=1g
spark.driver.memoryOverheadFactor=0.10Overhead vs 堆外内存(Off-Heap)
# 两者都超出 JVM 堆,但用途不同:
Overhead 内存:
┌─────────────────────────────────┐
│ 由集群管理器(YARN/K8s)监控 │
│ 用于 JVM/OS/Spark 的额外开销 │
│ 配置:spark.executor.memoryOverhead │
└─────────────────────────────────┘
堆外内存:
┌─────────────────────────────────┐
│ 由 Spark 管理,JVM 可通过 Unsafe 访问│
│ 用于存储序列化数据,避免 GC │
│ 配置:spark.memory.offHeap.size │
└─────────────────────────────────┘
# 关系:Overhead 需要包含堆外内存的大小!
# 因为 YARN 看到的是进程总内存Overhead vs Executor 堆内存
// 示例:总内存 5G 的分配
Executor 总内存 = 5G
├── 堆内存 (spark.executor.memory) = 4G
│ ├── User Memory = 4G × 0.4 = 1.6G
│ └── Spark Memory = 4G × 0.6 = 2.4G
└── Overhead (spark.executor.memoryOverhead) = 1G
├── JVM Overhead = ~300MB
├── Direct Buffers = ~500MB
└── OS/Other = ~200MB- 内存溢出(Overhead)计算
// Executor 总内存 = executor-memory + memoryOverhead
// memoryOverhead 默认公式:
val memoryOverhead = max(384MB, 0.10 × executor-memory)
// 示例:--executor-memory 4G
// memoryOverhead = max(384MB, 0.10 × 4096MB) = max(384, 409.6) = 410MB
// 总 YARN 申请内存 = 4096 + 410 = 4506MB ≈ 4.4G- 堆外内存配置
// 启用堆外内存可以避免 GC 停顿
spark.memory.offHeap.enabled = true
spark.memory.offHeap.size = 1g // 堆外内存大小
// 堆外内存只用于 Execution 和 Storage
// 不包含 User Memory 和 Reserved Memory内存动态调整机制(核心特性)
存储内存和执行内存

其中最重要的优化在于动态占用机制,其规则如下:
- 设定基本的存储内存和执行内存区域(spark.storage.storageFraction 参数),该设定确定了双方各自拥有的空间的范围;
- 双方的空间都不足时,则存储到硬盘;若己方空间不足而对方空余时,可借用对方的空间;(存储空间不足是指不足以放下一个完整的 Block)
- 执行内存的空间被对方占用后,可让对方将占用的部分转存到硬盘,然后”归还”借用的空间;
- 存储内存的空间被对方占用后,无法让对方”归还”,因为需要考虑 Shuffle 过程中的很多因素,实现起来较为复杂。

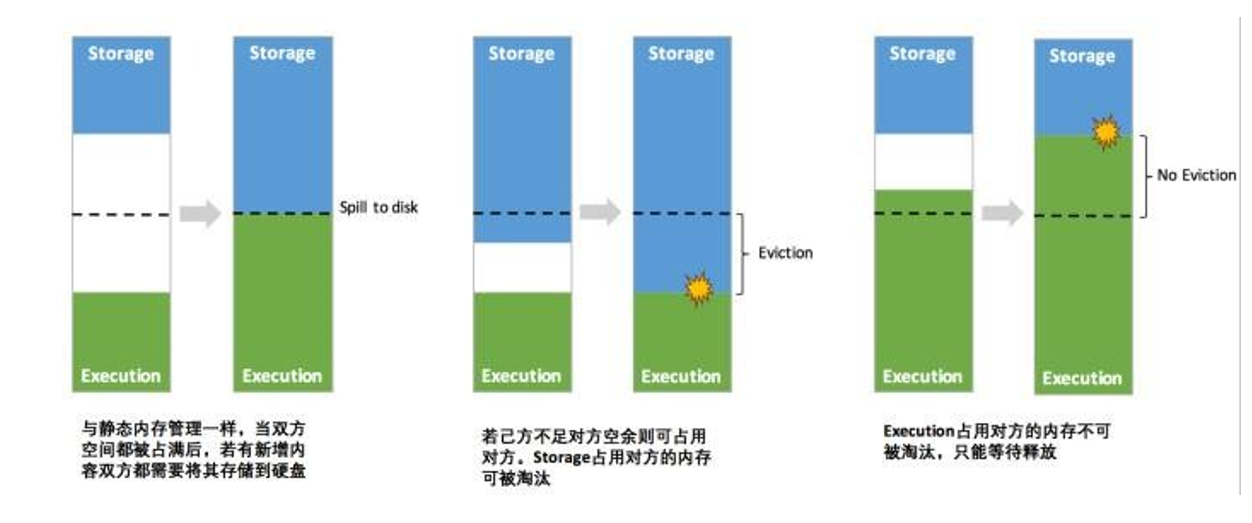

统一内存管理的动态占用机制如图所示:

凭借统一内存管理机制,Spark 在一定程度上提高了堆内和堆外内存资源的利用率,降低了开发者维护 Spark 内存的难度,但并不意味着开发者可以高枕无忧。
如果存储内存的空间太大或者说缓存的数据过多,反而会导致频繁的全量垃圾回收,降低任务执行时的性能,因为缓存的 RDD 数据通常都是长期驻留内存的。所以要想充分发挥 Spark 的性能,需要开发者进一步了解存储内存和执行内存各自的管理方式和实现原理。
内存驱逐策略
#Storage 内存被 Execution 借用后:
# 1. 如果 Storage 需要内存,可以要求 Execution 释放借用的内存
# 2. Execution 会逐步释放(通过将数据溢写到磁盘)
# 3. 如果 Storage 缓存了 RDD,可能会被 LRU 淘汰
# 缓存淘汰示例:
val rdd = sc.textFile("data.txt").cache()
rdd.count() # 数据缓存到 Storage
# 当 Execution 需要内存时:
# 1. 尝试压缩缓存数据
# 2. 如果还不够,淘汰最近最少使用的 RDD 分区
# 3. 淘汰时数据不会丢失,下次使用会重新计算核心内存配置参数
| 配置项 | 默认值 | 说明 | 推荐调优 |
|---|---|---|---|
spark.executor.memory | 1g | Executor 堆内存大小 | 根据任务调整 |
spark.memory.fraction | 0.6 | Spark 内存占总可用内存比例 | 0.6-0.8 |
spark.memory.storageFraction | 0.5 | Storage 内存占 Spark 内存比例 | 0.3-0.5 |
spark.executor.memoryOverhead | max(384, 0.1×executor) | 堆外 overhead | 增加以避 OOM |
spark.memory.offHeap.enabled | false | 是否启用堆外内存 | 大内存时启用 |
spark.memory.offHeap.size | 0 | 堆外内存大小 | 根据需求设置 |
spark.storage.memoryFraction | 0.6 (已弃用) | 旧版存储内存比例 | 使用新版配置 |
常见内存问题及解决方案
Executor OOM
# 现象:Executor 崩溃,日志显示 Java heap space
# 解决方案:
1. 增加 Executor 内存
--executor-memory 4g → 8g
2. 增加 memoryOverhead
--conf spark.executor.memoryOverhead=2g
3. 减少每个 Task 处理的数据量
--conf spark.sql.shuffle.partitions=200 → 400
4. 使用更高效的序列化
--conf spark.serializer=org.apache.spark.serializer.KryoSerializerGC 时间过长
# 症状:任务停顿,GC 时间占比高
# 解决方案:
1. 启用堆外内存
--conf spark.memory.offHeap.enabled=true
--conf spark.memory.offHeap.size=2g
2. 调整 GC 策略
--conf spark.executor.extraJavaOptions="-XX:+UseG1GC -XX:InitiatingHeapOccupancyPercent=35"
3. 减少对象创建
# 避免在循环中创建对象
# 使用 mapPartitions 替代 map数据倾斜导致 OOM
# 症状:某个 Task 处理数据量远大于其他 Task
# 解决方案:
1. 加盐处理(两阶段聚合)
val salted = rdd.map(x => (x._1 + "_" + Random.nextInt(10), x._2))
.reduceByKey(_ + _)
.map(x => (x._1.split("_")(0), x._2))
.reduceByKey(_ + _)
2. 增加分区数
spark.conf.set("spark.sql.shuffle.partitions", 1000)
3. 使用 Broadcast Join 替代 Shuffle Join内存优化建议
调优步骤:
1. 基准测试:
- 运行任务,记录初始性能
- 监控 GC 时间和内存使用
2. 调整内存分配:
- 根据任务类型调整 spark.memory.fraction
- Shuffle 多:降低 storageFraction
- 缓存多:增加 storageFraction
3. 优化数据布局:
- 调整分区数,避免数据倾斜
- 使用合适的分区器
4. 序列化优化:
- 启用 Kryo 序列化
- 注册自定义类
5. 堆外内存:
- 大内存场景启用堆外内存
- 调整堆外内存大小
6. 监控验证:
- 对比调优前后性能
- 确保稳定性内存配置原则
1. 理解应用特性:
- Shuffle 密集型:增加 Execution 内存
- 缓存密集型:增加 Storage 内存
2. 避免 OOM:
- 合理设置 memoryOverhead
- 监控 GC 行为
- 使用堆外内存处理大对象
3. 性能优化:
- 使用合适的序列化器
- 调整分区数避免数据倾斜
- 启用 Spark 3.0 AQE 特性
4. 监控调整:
- 持续监控内存使用
- 根据实际情况调整配置
- 建立性能基线存储内存管理
RDD持久化机制
弹性分布式数据集(RDD)作为 Spark 最根本的数据抽象,是只读的分区记录(Partition)的集合,只能基于在稳定物理存储中的数据集上创建,或者在其他已有的 RDD 上执行转换(Transformation)操作产生一个新的 RDD。转换后的 RDD 与原始的RDD 之间产生的依赖关系,构成了血统(Lineage)。凭借血统,Spark 保证了每一个RDD 都可以被重新恢复。但RDD 的所有转换都是惰性的,即只有当一个返回结果给 Driver 的行动(Action)发生时,
Spark 才会创建任务读取RDD,然后真正触发转换的执行。
Task 在启动之初读取一个分区时,会先判断这个分区是否已经被持久化,如果没有则需要检查 Checkpoint 或按照血统重新计算。所以如果一个 RDD 上要执行多次行动,可以在第一次行动中使用 persist 或 cache 方法,在内存或磁盘中持久化或缓存这个 RDD,从而在后面的行动时提升计算速度。
事实上,cache 方法是使用默认的 MEMORY_ONLY 的存储级别将 RDD 持久化到内存,故缓存是一种特殊的持久化。 堆内和堆外存储内存的设计,便可以对缓存 RDD 时使用的内存做统一的规划和管理。
RDD 的持久化由 Spark 的 Storage 模块负责,实现了 RDD 与物理存储的解耦合。Storage 模块负责管理Spark 在计算过程中产生的数据,将那些在内存或磁盘、在本地或远程存取数据的功能封装了起来。在具体实现时 Driver 端和 Executor 端的 Storage 模块构成了主从式的架构,即Driver 端的BlockManager 为 Master,Executor 端的 BlockManager 为 Slave。Storage 模块在逻辑上以 Block 为基本存储单位,RDD 的每个 Partition 经过处理后唯一对应一个 Block(BlockId 的格式为 rdd_RDD-ID_PARTITION-ID )。Driver 端的 Master 负责整个Spark 应用程序的Block 的元数据信息的管理和维护,而 Executor 端的 Slave 需要将Block 的更新等状态上报到 Master,同时接收 Master 的命令,例如新增或删除一个RDD。

在对 RDD 持久化时,Spark 规定了 MEMORY_ONLY、MEMORY_AND_DISK 等 7 种不同的存储级别,而存储级别是以下 5 个变量的组合:
class StorageLevel private(
private var _useDisk: Boolean, //磁盘
private var _useMemory: Boolean, //这里其实是指堆内内存
private var _useOffHeap: Boolean, //堆外内存
private var _deserialized: Boolean, //是否为非序列化
private var _replication: Int = 1 //副本个数

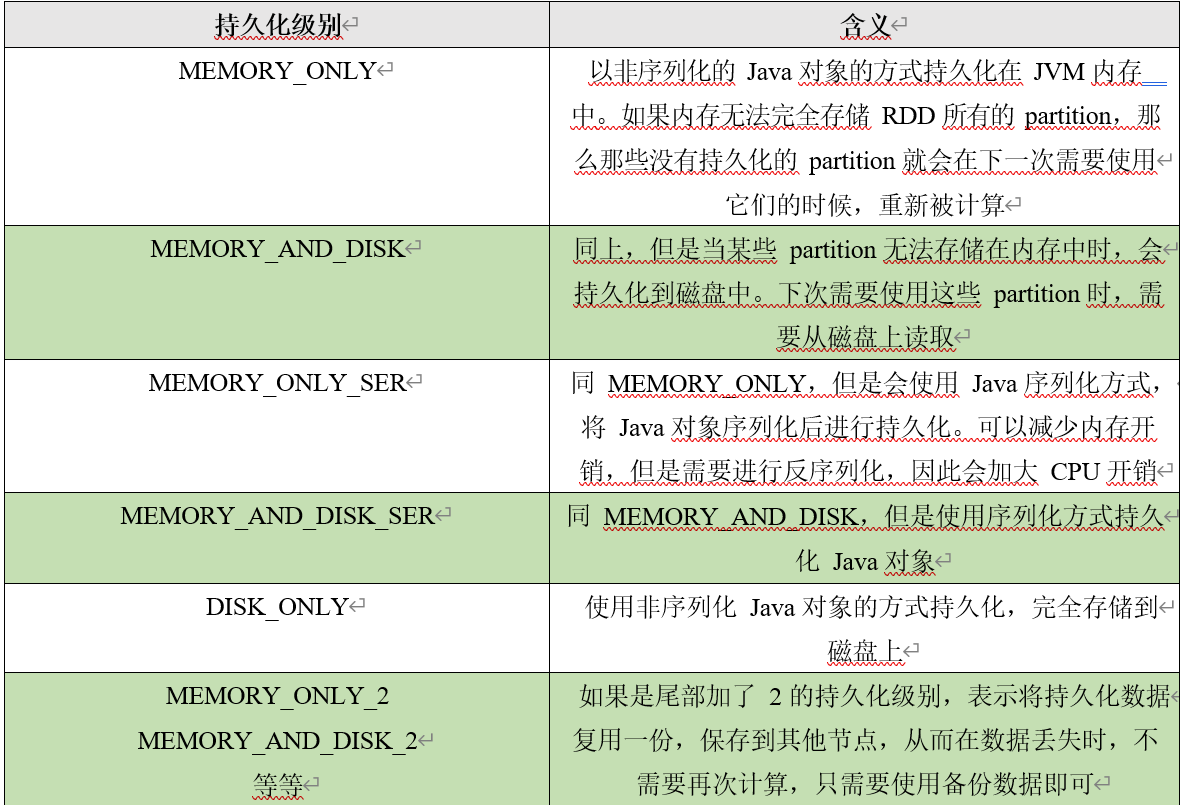

)Spark 中 7 种存储级别如下:

通过对数据结构的分析,可以看出存储级别从三个维度定义了 RDD 的 Partition(同时也就是 Block)的存储方式:
存储位置:磁盘/堆内内存/堆外内存。如 MEMORY_AND_DISK 是同时在磁盘和堆内内存上存储,实现了冗余备份。OFF_HEAP 则是只在堆外内存存储,目前选择堆外内存时不能同时存储到其他位置。
存储形式:Block 缓存到存储内存后,是否为非序列化的形式。如 MEMORY_ONLY 是非序列化方式存储,OFF_HEAP 是序列化方式存储。
副本数量:大于 1 时需要远程冗余备份到其他节点。如 DISK_ONLY_2 需要远程备份 1 个副本。
RDD缓存过程

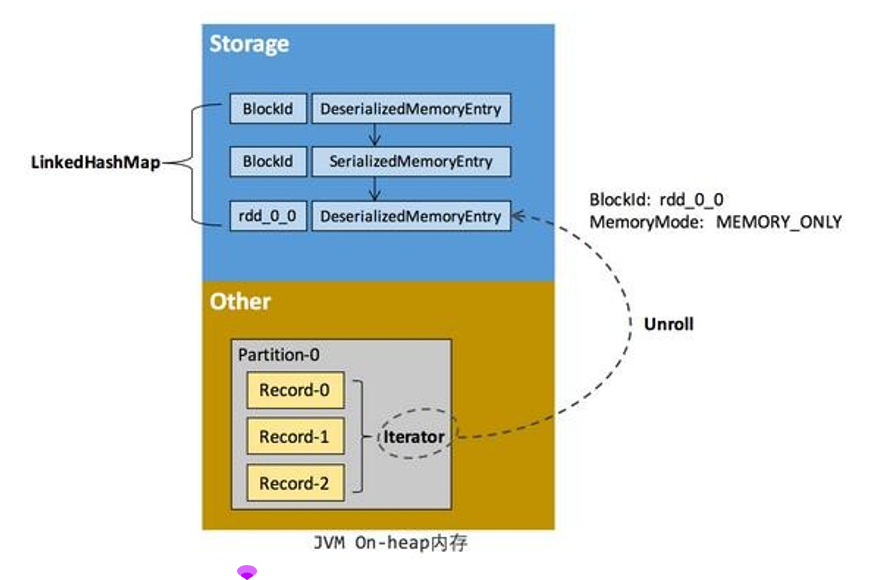

RDD 在缓存到存储内存之前,Partition 中的数据一般以迭代器(Iterator)的数据结构来访问,这是 Scala 语言中一种遍历数据集合的方法。通过 Iterator 可以获取分区中每一条序列化或者非序列化的数据项(Record),这些 Record 的对象实例在逻辑上占用了 JVM 堆内内存的 other 部分的空间,同一 Partition 的不同 Record 的存储空间并不连续。
RDD 在缓存到存储内存之后,Partition 被转换成 Block,Record 在堆内或堆外存储内存中占用一块连续的空间。将 Partition 由不连续的存储空间转换为连续存储空间的过程,Spark 称之为"展开"(Unroll)。
Block 有序列化和非序列化两种存储格式,具体以哪种方式取决于该 RDD 的存储级别。非序列化的Block 以一种 DeserializedMemoryEntry 的数据结构定义,用一个数组存储所有的对象实例,序列化的 Block 则以 SerializedMemoryEntry 的数据结构定义,用字节缓冲区 (ByteBuffer)来存储二进制数据。每个 Executor 的 Storage 模块用一个链式 Map 结构(LinkedHashMap)来管理堆内和堆外存储内存中所有的 Block 对象的实例,对这个 LinkedHashMap 新增和删除间接记录了内存的申请和释放。
因为不能保证存储空间可以一次容纳 Iterator 中的所有数据,当前的计算任务在 Unroll 时要向 MemoryManager 申请足够的 Unroll 空间来临时占位,空间不足则 Unroll 失败,空间足够时可以继续进行。
对于序列化的Partition,其所需的 Unroll 空间可以直接累加计算,一次申请。
对于非序列化的 Partition 则要在遍历 Record 的过程中依次申请,即每读取一条 Record, 采样估算其所需的 Unroll 空间并进行申请,空间不足时可以中断,释放已占用的 Unroll 空间。 如果最终 Unroll 成功,当前 Partition 所占用的 Unroll 空间被转换为正常的缓存 RDD 的存储空间,如下图所示。

在静态内存管理时,Spark 在存储内存中专门划分了一块 Unroll 空间,其大小是固定的,统一内存管理时则没有对 Unroll 空间进行特别区分,当存储空间不足时会根据动态占用机制进行处理。
淘汰与落盘
由于同一个 Executor 的所有的计算任务共享有限的存储内存空间,当有新的 Block 需要缓存但是剩余空间不足且无法动态占用时,就要对 LinkedHashMap 中的旧 Block 进行淘汰(Eviction),而被淘汰的 Block 如果其存储级别中同时包含存储到磁盘的要求,则要对其进行落盘(Drop),否则直接删除该 Block。存储内存的淘汰规则为:
- 被淘汰的旧 Block 要与新Block 的 MemoryMode 相同,即同属于堆外或堆内内存;
- 新旧Block 不能属于同一个 RDD,避免循环淘汰;
- 旧 Block 所属 RDD 不能处于被读状态,避免引发一致性问题;
- 遍历 LinkedHashMap 中 Block,按照最近最少使用(LRU)的顺序淘汰,直到满足新Block 所需的空间。其中 LRU 是LinkedHashMap 的特性。
落盘的流程则比较简单,如果其存储级别符合_useDisk 为 true 的条件,再根据其_deserialized 判断是否是非序列化的形式,若是则对其进行序列化,最后将数据存储到磁盘,在 Storage 模块中更新其信息。
执行内存管理
执行内存主要用来存储任务在执行 Shuffle 时占用的内存,Shuffle 是按照一定规则对RDD 数据重新分区的过程,我们来看 Shuffle 的Write 和Read 两阶段对执行内存的使用:
Shuffle Write
若在 map 端选择普通的排序方式,会采用 ExternalSorter 进行外排,在内存中存储数据时主要占用堆内执行空间。
若在 map 端选择 Tungsten 的排序方式,则采用 ShuffleExternalSorter 直接对以序列化形式存储的数据排序,在内存中存储数据时可以占用堆外或堆内执行空间,取决于用户是否开启了堆外内存以及堆外执行内存是否足够。
Shuffle Read
在对 reduce 端的数据进行聚合时,要将数据交给 Aggregator 处理,在内存中存储数据时占用堆内执行空间。
如果需要进行最终结果排序,则要将再次将数据交给 ExternalSorter 处理,占用堆内执行空间。
在 ExternalSorter 和 Aggregator 中,Spark 会使用一种叫 AppendOnlyMap 的哈希表在堆内执行内存中存储数据,但在 Shuffle 过程中所有数据并不能都保存到该哈希表中,当这个哈希表占用的内存会进行周期性地采样估算,当其大到一定程度,无法再从 MemoryManager 申请到新的执行内存时,Spark 就会将其全部内容存储到磁盘文件中,这个过程被称为溢存 (Spill),溢存到磁盘的文件最后会被归并(Merge)。
Shuffle Write 阶段中用到的 Tungsten 是 Databricks 公司提出的对 Spark 优化内存和 CPU 使用的计划(钨丝计划),解决了一些 JVM 在性能上的限制和弊端。Spark 会根据 Shuffle 的情况来自动选择是否采用Tungsten 排序。
Tungsten 采用的页式内存管理机制建立在 MemoryManager 之上,即 Tungsten 对执行内存的使用进行了一步的抽象,这样在 Shuffle 过程中无需关心数据具体存储在堆内还是堆外。每个内存页用一个 MemoryBlock 来定义,并用 Object obj 和 long offset 这两个变量统一标识一个内存页在系统内存中的地址。
堆内的 MemoryBlock 是以 long 型数组的形式分配的内存,其 obj 的值为是这个数组的对象引用,offset 是 long 型数组的在 JVM 中的初始偏移地址,两者配合使用可以定位这个数组在堆内的绝对地址;堆外的 MemoryBlock 是直接申请到的内存块,其 obj 为 null,offset 是这个内存块在系统内存中的 64 位绝对地址。Spark 用 MemoryBlock 巧妙地将堆内和堆外内存页统一抽象封装,并用页表(pageTable)管理每个 Task 申请到的内存页。
Tungsten 页式管理下的所有内存用 64 位的逻辑地址表示,由页号和页内偏移量组成: 页号:占 13 位,唯一标识一个内存页,Spark 在申请内存页之前要先申请空闲页号。页内偏移量:占 51 位,是在使用内存页存储数据时,数据在页内的偏移地址。
有了统一的寻址方式,Spark 可以用 64 位逻辑地址的指针定位到堆内或堆外的内存,整个Shuffle Write 排序的过程只需要对指针进行排序,并且无需反序列化,整个过程非常高效, 对于内存访问效率和 CPU 使用效率带来了明显的提升。
Spark 的存储内存和执行内存有着截然不同的管理方式:对于存储内存来说,Spark 用一个LinkedHashMap 来集中管理所有的Block,Block 由需要缓存的 RDD 的 Partition 转化而成;而对于执行内存,Spark 用AppendOnlyMap 来存储 Shuffle 过程中的数据,在 Tungsten 排序中甚至抽象成为页式内存管理,开辟了全新的 JVM 内存管理机制。
贡献者
版权所有
版权归属:codingLab
许可证:bugcode
