11、容器内存占用过高告警排查

约 5720 字大约 19 分钟

2026-01-17

容器内cgroup统计内存方式

在容器内统计Java进程内存使用情况时，cgroup和JVM看到的视角完全不同，因此，容器内存超限预警，要从多方面分析，不一定是java进程占用内存过高。

cgroup内存统计的关键文件

容器内存统计方式是使用操作系统的cgroup统计，cgroup统计容器占用的内存包括几个部分。

下面对每一部分内存占用情况进行说明。

进程RSS (Resident Set Size) - 核心部分

其中进程RSS内存包括：

  1. Java/应用堆内存 (Xmx设置的部分)
  2. Java非堆内存 (Metaspace、Code Cache、Thread Stacks等)
  3. glibc分配器保留内存
  4. Native libraries/JNI代码
  5. 线程栈空间
  6. mmap映射的内存区域

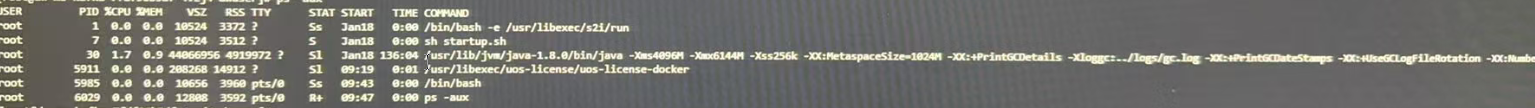

查看进程的RSS内存

ps aux --sort=-rss | awk ' #查看进程的rss物理占用内存

RSS列即为进程实际占用的物理内存量。

Page Cache (页缓存) - 最大的"隐藏"部分

查看页缓存占用内存的大小: 一般在/sys/fs/cgroup/memory/memory.stat | grep -E "cache|file"查看。

page cache包括以下几个类型:

  1. active_file:活跃的文件缓存页（经常访问）
  2. inactive_file:非活跃的文件缓存页（可能被回收）
  3. dirty:已修改但未写回磁盘的缓存页
  4. writeback:正在写回磁盘的缓存页

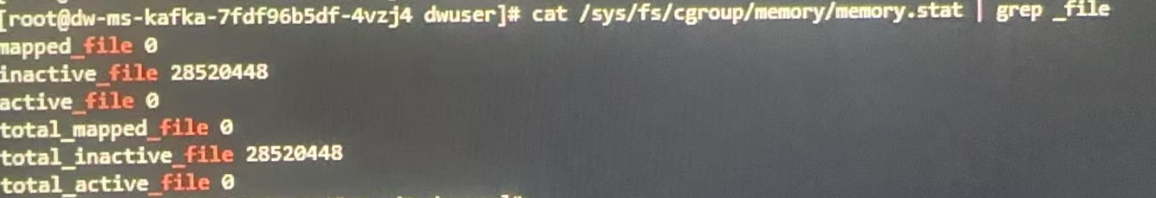

查看页缓存的详细组成部分:

cat /sys/fs/cgroup/memory/memory.stat | grep "_file"

tmpfs/shm 挂载内存

# 查看tmpfs使用情况
df -h /dev/shm /tmp

# 或者通过/proc/mounts查看
grep -E "tmpfs|shm" /proc/mounts

# 查看具体占用
du -sh /dev/shm/* /tmp/* 2>/dev/null

常见tmpfs挂载：

  • /dev/shm - POSIX共享内存
  • /tmp - 临时文件（如果配置为tmpfs）
  • /run - 运行时文件
  • 用户自定义的emptyDir with memory介质

内核数据结构 (Slab, Kernel Stack等)

# 查看Slab缓存
cat /sys/fs/cgroup/memory/memory.stat | grep -E "slab|kernel_stack"

# 详细Slab分析
cat /proc/slabinfo | awk '
$3*$4 > 1024*1024 {  # 只显示大于1MB的
    printf "%-30s %8.2f MB\n", $1, $3*$4/1024/1024
}' | sort -k2 -rn | head -10

主要内核内存占用：

slab:             内核对象缓存（dentry, inode等）
kernel_stack:     内核栈空间
sock:             网络套接字缓存
tcp:              TCP连接缓存
ext4_inode_cache: Ext4文件系统inode缓存
dentry:           目录项缓存

其他特殊内存

# 查看其他内存类型
cat /sys/fs/cgroup/memory/memory.stat | grep -v "total" | sort -k2 -rn

包括：

  • unevictable: 不可回收内存（mlock等）
  • hierarchical_memory_limit: 层级内存限制
  • mapped_file: 内存映射文件
  • pgfault, pgmajfault: 页面错误统计

CGroup统计计算公式

k8s中，kubectl top pod 的数据来源查看pod占用内存的总和，实际上是各个容器CGroup memory.usage_in_bytes的总和;

一个典型的pod内存分配

Metrics Server收集的指标

内存类型详解

Working Set vs RSS vs Usage
# 三种内存统计的区别
container_memory_working_set_bytes = memory.usage_in_bytes - total_inactive_file
container_memory_rss = RSS部分
container_memory_usage_bytes = memory.usage_in_bytes

内存监控指标:

  • 重点关注内存:
    • container_memory_working_set_bytes : 工作集内存,调度和OOM依据
    • container_memory_rss : RSS内存,实际进程内存
  • 非重点关注内存:
    • container_memory_cache : 缓存内存,缓存，可回收
    • container_memory_swap : 交换内存
    • total_inactive_file : 非活跃文件缓存

内存Limit设置策略:

活跃 vs 非活跃内存
# 活跃内存 (Active)
active_anon + active_file = 正在使用的内存

# 非活跃内存 (Inactive)
inactive_anon + inactive_file = 可回收内存

# 查看活跃状态
cat /sys/fs/cgroup/memory/memory.stat | grep -E "active|inactive"
不可回收内存
# Unevictable内存（特殊用途）
grep unevictable /sys/fs/cgroup/memory/memory.stat

# 常见场景：
# 1. mlock()锁定的内存
# 2. ramfs/tmpfs的某些页面
# 3. 透明大页(THP)
# 4. 某些驱动保留的内存

Swap使用（如果启用）

# 查看Swap使用
cat /sys/fs/cgroup/memory/memory.stat | grep "swap"

# 或查看详细
grep -E "swapcached|swap" /proc/meminfo

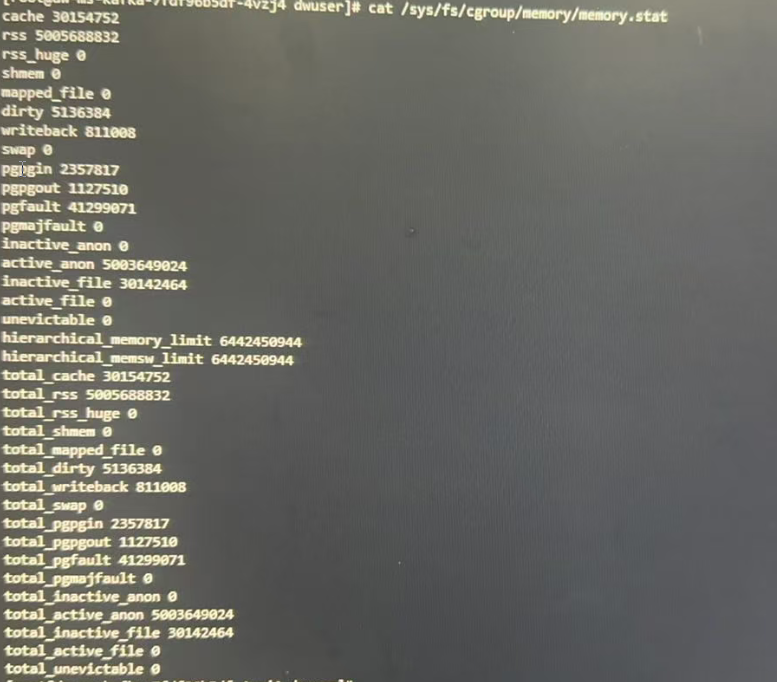

memory.stat文件分析

容器内部，实际查看每一个部分占用的内存:

关键指标:

重要的指标文件

cgroup vs JVM视角的内存差异

cgroup看到的jvm内存，包括了java进程启动时候的堆内存和堆外内存。

常见的堆外缓存: 常见堆外内存占用：

  1. Direct ByteBuffer:

    • 网络通信(NIO)
    • 文件读写
    • 数据库连接

  2. MappedByteBuffer (文件映射):

    • 使用FileChannel.map()
    • Lucene/Elasticsearch索引
    • 大数据处理

  3. Native Libraries:

    • JNI调用
    • 图像处理库
    • 加密库

  4. Thread Stacks:

    • 每个线程~1MB
    • 500线程 ≈ 500MB

  5. Metaspace:

    • 加载的类信息
    • 方法区
    • 字符串常量池

为什么JVM统计与cgroup统计不一致？

JVM的工具（jstat，VisualVM等）:

  1. 只报告堆内存使用,即java堆内存使用情况。
  2. 部分报告非堆内存（Metaspace, Code Cache等）
  3. 完全不报告Native内存分配（通过malloc分配的内存）

cgroup统计：

  1. 统计进程的所有虚拟内存分配
  2. 包括glibc的内存池缓存（arena）
  3. 包括所有通过mmap映射的文件

关键诊断命令对比

方式1：使用ps命令（不准确）

RSS：常驻内存（部分在交换区）

  • 4919972:4.7G左右

VSZ：虚拟内存大小

  • 44066956:42G左右

问题：ps显示的是整个物理机的视角，不是容器的cgroup限制

方式2：使用jstat（仅JVM视角）

  • S0C:301568:0.28G
  • S1C:315392:0.3G
  • S0U:0
  • S1U:103552:0.098G
  • EC:1233920:1.17G
  • EU：677775：0.64G
  • OC:2796544:2.66G
  • OU:1227126:1.17G

只显示堆和部分非堆内存，缺少Native内存。

方式3：使用Native Memory Tracking（NMT）

# 启动时开启
-XX:NativeMemoryTracking=detail

# 运行时查看
$ jcmd <pid> VM.native_memory summary
$ jcmd <pid> VM.native_memory baseline
$ jcmd <pid> VM.native_memory summary.diff

CGroup统计内存与memory.stat文件的关系

memory.usage_in_bytes 是 CGroup 的总内存统计，而 memory.stat 是这个总统计的详细分解。

关系：memory.usage_in_bytes ≈ Σ(memory.stat中的大部分条目)
但：memory.usage_in_bytes ≠ 简单的 memory.stat[rss] + memory.stat[cache]

CGroup主要文件和作用

# CGroup内存相关的主要文件
/sys/fs/cgroup/memory/
├── memory.usage_in_bytes       # 总内存使用（最重要的指标）
├── memory.stat                 # 详细分类统计
├── memory.limit_in_bytes       # 内存限制
├── memory.max_usage_in_bytes   # 历史最大使用
├── memory.failcnt              # 超限次数
└── memory.oom_control          # OOM控制

memory.usage_in_bytes 到底是什么？

# 直接查看
cat /sys/fs/cgroup/memory/memory.usage_in_bytes
# 输出：4000000000（字节数）

# 这个值的含义：
# 当前CGroup中所有进程使用的总内存
# 包括用户空间和内核空间
# 是Kubernetes调度和OOM判断的主要依据

memory.stat 的详细内容

近似计算

结论

  1. memory.usage_in_bytes 是CGroup的总内存使用
  2. memory.stat 是总内存的详细分解
  3. 两者不完全相等，但强相关
  4. working_set = usage - inactive_file 是最有用的指标

两者关系

Java进程内存使用情况

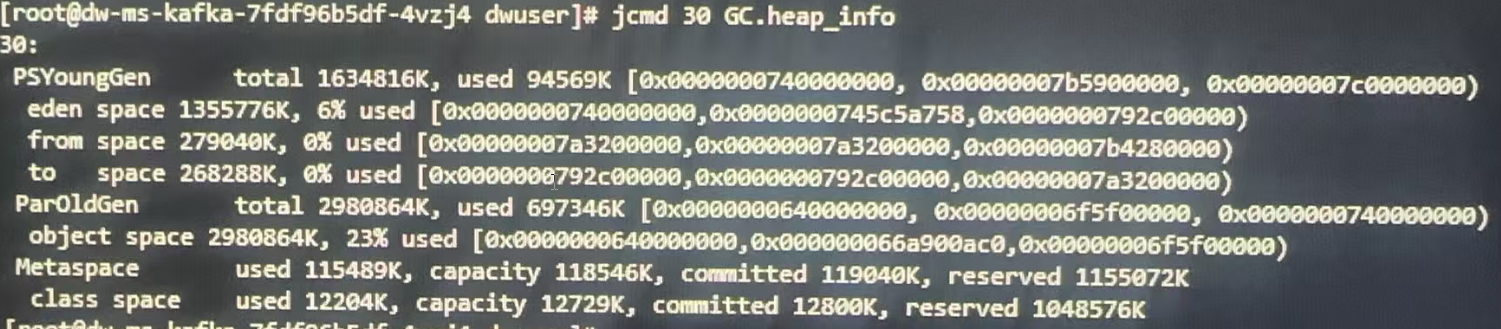

查看生产环境java进程堆内存使用情况

# 查看堆内存摘要
jcmd <pid> GC.heap_info
jcmd 30 GC.heap_info

PSYoungGen total 1634816K, used 94569k 总容量为1634816K  使用了94569k
  eden space: 1355776k 6% 使用 eden区域容量
  from space: 279040k 0%使用 from其余容量
  to space: 268288k 0%使用 to区域容量
ParOldGen: total:298086k 老年代总容量 使用697346k
MataSpace used:115489k capacity:118546k

以上为java堆内存总得划分情况,PSYoungGen总空间 通常不等于 Eden + From + To 区域内存的总和,通常由于以下原因导致:

  1. 内存对齐与空间浪费
  2. Survivor区实际只有1个活跃,运行时只有一个Survivor区是"活跃"的,另一个用于复制算法，但同样占用容量,因此新生代总容量 = Eden + 最大(Survivor)。在本案例中，eden+from内存总和刚好等于新生代分配内存大小。
  3. jvm内部保留区域

jstat统计内存精确容量

查看各个内存区域精确容量

年轻代（Young Generation）相关

列名全称说明示例值单位
NGCMNNew Generation Capacity Minimum年轻代最小容量4198400KB
NGCMXNew Generation Capacity Maximum年轻代最大容量67174400KB
NGCNew Generation Current Capacity年轻代当前容量4198400KB
S0CSurvivor 0 CapacitySurvivor 0区容量279040KB
S1CSurvivor 1 CapacitySurvivor 1区容量279040KB
ECEden CapacityEden区容量3358720KB

老年代（Old Generation）相关

列名全称说明示例值单位
OGCMNOld Generation Capacity Minimum老年代最小容量8388608KB
OGCMXOld Generation Capacity Maximum老年代最大容量134217728KB
OGCOld Generation Current Capacity老年代当前容量8388608KB
OCOld Capacity老年代容量（通常等于OGC）8388608KB

元空间（Metaspace）相关（Java 8+）

列名全称说明示例值单位
MCMNMetaspace Capacity Minimum元空间最小容量0.0KB
MCMXMetaspace Capacity Maximum元空间最大容量11010048KB
MCMetaspace Capacity元空间当前容量4866048KB

压缩类空间（Compressed Class Space）

列名全称说明示例值单位
MCMNMetaspace Capacity Minimum元空间最小容量0.0KB
MCMXMetaspace Capacity Maximum元空间最大容量11010048KB
MCMetaspace Capacity元空间当前容量4866048KB

GC统计

列名全称说明示例值
YGCYoung GC Count年轻代GC次数15
FGCFull GC CountFull GC次数2

年轻代总容量应约等于 :NGC ≈ S0C + S1C + EC

总堆容量 :Total Heap ≈ NGC + OGC

元空间总容量（Java 8+）:Metaspace Total ≈ MC + CCSC

调优及内存排查

判断是否需要调优
  • 如果 NGC 经常接近 NGCMX，考虑增大 -Xmn,年轻代当前容量接近年轻代最大分配量;
  • 如果 MC 经常接近 MCMX，考虑增大 -XX:MaxMetaspaceSize,原空间内存持续增大;
  • 如果 OGC 经常接近 OGCMX，考虑增大 -Xmx，老年代内存持续增大;
内存持续增长
  • 关注 OGC 和 MC 的增长
    • 如果 OGC 持续增长，可能存在内存泄漏 ，如果老年代内存持续增长，说明越来越多的对象没有被垃圾回收，全部跃迁到老年代，可能存在内存泄露。
    • 如果 MC 持续增长，检查类加载器，原空间内存持续增长，可能在一直加载类。
频繁GC
  • 结合 YGC/FGC 列
    • 如果 YGC 增长快但 NGC 小，考虑增大年轻代 ，年轻代一直在做垃圾回收，但是年轻代分配堆内存很小，因此考虑增大年轻代内存。
    • 如果 FGC 频繁但 OGC 不大，可能是元空间问题；
Survivor区异常
  • 正常情况下 S0C ≈ S1C
  • 如果差异很大，可能 -XX:SurvivorRatio 设置不当
  • 或使用了 -XX:+UseAdaptiveSizePolicy

堆总大小 = Eden容量 + Survivor容量 + 老年代容量

堆使用量 = Eden使用量 + Survivor使用量 + 老年代使用量

使用率 = (堆使用量 / 堆总大小) × 100%

生产现象

生产环境k8s pod内启动java计算进程，主要业务为跑批计算，容器最大可使用内存为4g,Java进程最小和最大堆内存为3G，生产环境pod内存超过90%会触发告警，线上环境pod内存占用内存突然超过90%，经排查当天业务没有激增情况，数据量也没有激增情况。

排查过程

在排查问题之前，首先要了解前面章节容器内存的统计方式，其中包括1、java进程所占的堆内内存，2、page cache页缓存，3、非堆内存等几个部分。

  1. 因为生产环境容器内部都是单进程，因此进入容器，jps查看java进程的pid。
  2. 通过jstat -gccapacity pid 命令，查看堆内存各个区域的使用情况，当天排查计算发现堆内存并没有明显增大情况。，包括非堆内存，比如原空间也没有明显增大。
  3. 因此排查焦点也就到了cgroup统计内存的方式，通过查看memory.stat文件，发现cache数据特别大。
  4. 通过free -m 命令查看内存使用情况 ，发现buffer/cache占用很高，而free较少，基本可以定位到，是缓存占用内存较多。
  5. 结合当前的业务分析，发现并没有很多文件操作，因此只可能是业务数据的缓存，通过日志排查，发现用户当天通过接口请求数据时间周期魏一年左右，导致应用从数据库中一下子查询一年时间左右数据计算，jvm内存极具增加，缓存页占用内存页增，但是随着gc，堆内存占用下降，但是已经分配给java堆的内存，实际上是不会立即归还给操作系统的，这就导致了，在查看的时候java 堆内存并没有很高，但是cgroup统计应用占用内存很高进而触发告警。

小结

分析过程

  1. 从上产看，堆内存没有明显的增加，有过一个高峰，但是随后立即下降。
  2. memory.state文件中，cache占用很大的内存。
  3. 通过业务分析，发现用户请求一年的数据计算。

结果

  1. 用户请求一年数据做计算，导致堆内存，缓存迅速增加，java进程因此会向操作系统申请更多的内存【堆内存和非堆内存】，随后gc后堆内存占用量下降，但是cache并没有下降。
  2. cgroup统计规则是堆+非堆+cache三部分内存总和，因此三者相加导致触发内存告警。

下面补充一下 top命令输出的结果内存分析:

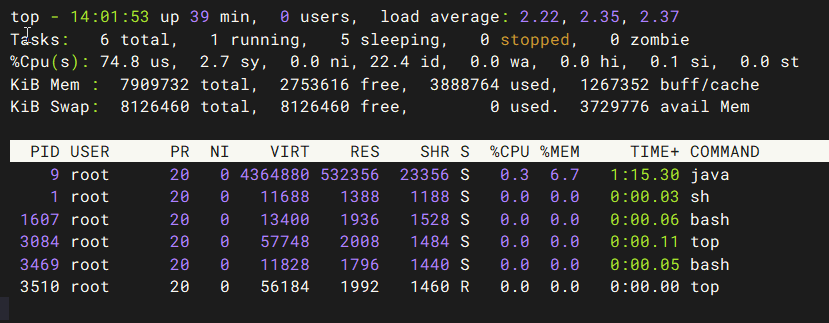

top命令内存分析

关键字段解释

字段全称说明示例值单位
VIRTVirtual Memory Size虚拟内存总量4.16gKB/MB/GB
RESResident Memory Size常驻物理内存0.5gKB/MB/GB
SHRShared Memory共享内存0.022gKB/MB/GB
%MEMMemory Percentage物理内存占比6.7%百分比

VIRT（虚拟内存）

  • 包含内容：

    • VIRT = 堆内存 + 栈内存 + 共享库 + mmap文件 + 交换区预留

  • 特点:

    • 包含进程"有权访问"的所有内存
    • 不一定实际占用物理内存
    • 可能远大于物理内存大小
    • 包括磁盘上的交换空间

RES（常驻内存）

  • 实际物理内存占用：

    • RES = 堆内存实际占用 + 栈内存 + 共享库已加载部分 + mmap文件缓存部分

  • 最重要指标：

    • 反映进程实际消耗的物理内存
    • 直接影响系统内存压力
    • OOM Killer根据此值判断

对比java内存区域

RES (0.5g) ≈
  ├── 堆内存 (0.35g)           # -Xmx设置的最大堆
  ├── 元空间 (256m)           # -XX:MaxMetaspaceSize
  ├── 线程栈 (200m)           # -Xss × 线程数
  ├── 直接内存 (512m)          # ByteBuffer.allocateDirect
  ├── JVM自身 (200m)          # JIT编译缓存等
  └── 共享库 (100m)           # libjvm.so等(SHR部分)

SHR（共享内存）

  • 包含内容:

    • SHR = 共享库内存 + SysV共享内存 + POSIX共享内存 + mmap共享文件

  • 特殊说明：

    • 可能被多个进程共享
    • 真实独占内存 = RES - SHR
    • 但共享内存也可能被重复计算

  • %MEM（内存占比）

    • %MEM = (RES / 总物理内存) × 100%

top与jstat/jcmd对比分析

内存统计小结

统计源统计内容特点
top VIRT虚拟地址空间总量包含所有可能访问的内存
top RES实际物理内存最重要的监控指标
top SHR共享内存部分可能被多个进程共享
/proc/PID/smaps详细内存映射最准确的私有/共享内存统计
jstatJava堆内存仅限Java堆，不包含其他
  1. 监控RES最重要：反映真实物理内存消耗
  2. 分析内存泄漏：关注RES的持续增长
  3. Java进程：RES ≈ 堆内存 + 非堆内存 + 共享库
  4. 容器环境：注意cgroup限制，top显示可能不准确

free命令

查看内存使用情况

free -h

[root@95bcfa93d5c2 warpexchange-account]# free -h
              total        used        free      shared  buff/cache   available
Mem:           7.5G        3.8G        2.3G         34M        1.4G        3.4G
Swap:          7.7G          0B        7.7G

关键字段解释

字段英文说明重要性
总计total物理内存总量系统总内存
已用used已使用内存包含buff/cache
空闲free完全空闲内存未被使用的内存
共享shared共享内存多个进程共享的内存
缓冲/缓存buff/cache缓冲区+页面缓存关键理解点
可用available可用内存最重要的指标

总内存 = 已用(used) + 空闲(free) + 缓冲/缓存(buff/cache)

但实际上：

  • buff/cache是"可回收"内存
  • 真正"已用"内存 = used - buff/cache
  • 可用内存 ≈ free + buff/cache（可回收部分）

各部分内存解释

buffers（缓冲区）

  • 作用：磁盘块设备读写缓存
  • 内容：文件系统元数据、目录结构
  • 特点：异步写入，提升磁盘性能
  • 查看：cat /proc/meminfo | grep Buffers

cached（页面缓存）

  • 作用：文件内容缓存
  • 内容：读取过的文件内容
  • 特点：
    • 读取文件时缓存到内存
    • 内存不足时自动释放
    • 再次读取时极快
    • 查看：cat /proc/meminfo | grep Cached

shared（共享内存）

  • 类型：
  • IPC共享内存
  • tmpfs文件系统
  • 共享库内存

查看详情:

ipcs -m          # 查看System V共享内存
df -h | grep shm # 查看/dev/shm使用

available（可用内存）

计算方式: available = free + 可回收的buffers/cache

  • 意义：应用程序真正可用的内存
  • 关键：即使free很小，只要available足够，系统就健康

分析java内存使用情况

系统整体内存分析

# 查看系统内存概况
free -h

# 查看内存详细信息
cat /proc/meminfo

# 按内存排序进程
ps aux --sort=-rss | head -20

定位java进程

# 查找Java进程
ps aux | grep java
jps -l  # Java专用命令

# 获取PID
JAVA_PID=$(jps | grep MyApp | awk '{print $1}')

分析java程序内存

通过jcmd或者jstat查看java进程堆内存使用情况。

实战分析

1、正常的java进程

2、内存泄露分析

# 监控内存增长
watch -n1 'free -h; echo "---"; ps -p $(pgrep java) -o rss='

# 如果RSS持续增长，但available持续减少
# 可能发生内存泄漏

3、缓存占用过多

$ free -h
Mem:   16G total
       used: 15.5G  # 看起来很高
       buff/cache: 10G  # 但大部分是缓存
       available: 8G    # 实际可用很多

# 这是Linux正常优化，无需担心
# 如果需要释放缓存：
echo 3 > /proc/sys/vm/drop_caches

4、快速诊断

小结

  1. 不要只看free值：free小不代表内存不足
  2. 关注available：这是真正可用的内存
  3. buff/cache是好事：提升系统性能
  4. swap使用要警惕：少量使用正常，大量使用可能有问题
  5. Java进程：RES包含堆和非堆，需要结合jstat分析

贡献者

codingLab

版权归属：codingLab

许可证：bugcode

Code Guide © 2020-2025
